Końcówka oczkowa miedziana KOR 300/12, przekrój 300mm2, otwór pod śrubę M12 /25 | E11KM-01020108800 Ergom

Alternatywny kod produktu: KOR 300/12 (25 SZT.)

Opis i Kluczowe Cechy

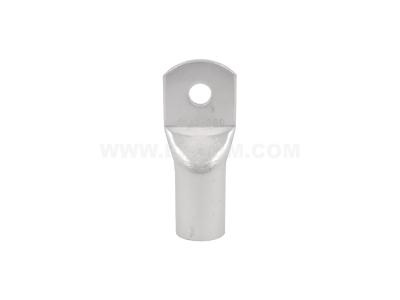

Końcówka oczkowa miedziana KOR 300/12 (symbol E11KM-01020108800) to element łączeniowy przeznaczony do zaciskania na przewodach o przekroju 300 mm². Otwór pod śrubę M12 umożliwia pewne połączenie z szyną, zaciskiem lub innym odbiornikiem. Wykonana z miedzi zapewnia niską rezystancję styku i odporność na korozję w standardowych warunkach pracy.

• Przekrój 300 mm²: dedykowany do przewodów o dużym obciążeniu prądowym – gwarantuje bezpieczne prowadzenie prądu bez ryzyka nadmiernego nagrzewania się połączenia.
• Otwór pod śrubę M12: pasuje do standardowych śrub i sworzni M12, co ułatwia montaż i zapewnia stabilne mocowanie mechaniczne.
• Materiał miedziany: wysoka przewodność elektryczna i cieplna, a także naturalna odporność na utlenianie – długotrwała niezawodność połączenia.
• Konstrukcja oczkowa: umożliwia szybkie i powtarzalne łączenie bez konieczności lutowania – idealna do prac serwisowych i rozdzielnic.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla złączy elektrycznych oraz posiada oznaczenie CE. Zastosowane materiały i wykonanie są zgodne ze standardami branżowymi, co potwierdza jego bezpieczeństwo i funkcjonalność w instalacjach niskiego napięcia.

Zastosowanie

Końcówka oczkowa KOR 300/12 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe przyłączenie przewodów o dużym przekroju – zarówno w rozdzielnicach głównych, jak i w szafach sterowniczych czy instalacjach przemysłowych.

• Przyłączanie przewodów zasilających do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów uziemiających i wyrównawczych o dużym przekroju w instalacjach odgromowych i ochronnych.
• Zaciskanie na przewodach doprowadzających energię do odbiorników przemysłowych (silniki, transformatory, piece).
• Wykonywanie połączeń w systemach zasilania awaryjnego i UPS dla zapewnienia niskiej rezystancji przejścia.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od obwodu. Przewód o przekroju 300 mm² należy odizolować na długość zgodną z zaleceniami producenta narzędzia zaciskowego. Końcówkę umieścić na przewodzie tak, aby całkowicie wypełniła koszulkę, a następnie zaciśnąć odpowiednią matrycą (np. sześciokątną lub trapezową) z siłą zapewniającą trwałe połączenie. Po zaciskaniu zaleca się sprawdzenie wytrzymałości na wyrwanie. Dozwolony moment dokręcania śruby M12 – zgodnie z dokumentacją techniczną producenta śruby. Przekrój przewodu musi być dobrany do obciążenia prądowego zgodnie z normami.

FAQ

• Czy końcówka pasuje do przewodu 300 mm²? Tak, została zaprojektowana specjalnie do przewodów o przekroju nominalnym 300 mm². Należy pamiętać o zastosowaniu odpowiednich narzędzi zaciskowych zalecanych dla tego rozmiaru.
• Jaki otwór montażowy ma końcówka? Otwór pod śrubę M12 (średnica 13 mm) – pasuje do standardowych śrub, sworzni i szyn z gwintem M12.
• Czy jest zabezpieczona przed korozją? Końcówka wykonana jest z miedzi, która naturalnie tworzy warstwę tlenku, chroniącą przed dalszą korozją. W środowiskach agresywnie korozyjnych zaleca się stosowanie dodatkowej izolacji lub zabezpieczenia termokurczliwego.
