Końcówka oczkowa miedziana cynowana DIN-07012 | DIN-07012 Trytyt

Opis i Kluczowe Cechy

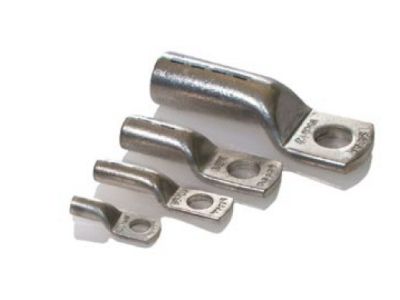

Końcówka oczkowa miedziana cynowana DIN-07012 to wysokiej jakości element łączący przeznaczony do wykonywania trwałych i niezawodnych połączeń elektrycznych oraz mechanicznych. Wykonana z miedzi w gatunku zgodnym z normą EN 13600, pokryta warstwą cyny, co zapewnia odporność na korozję i długotrwałą eksploatację nawet w trudnych warunkach środowiskowych. Przeznaczona do przewodów o przekroju 70mm², wyposażona w śrubę M12 do mocowania.

• Miedź cynowana: Połączenie miedzi i powłoki cynowej gwarantuje doskonałą przewodność elektryczną oraz odporność na utlenianie i wilgoć, co wydłuża żywotność połączenia.
• Przekrój 70mm²: Przeznaczona do grubszych przewodów, zapewnia stabilne i niskorezystancyjne połączenie elektryczne.
• Śruba M12: Solidne mocowanie zapewniające pewne połączenie mechaniczne i elektryczne, kompatybilne z większością standardowych zacisków.
• Zgodność z normami DIN 46235: Wyprodukowana według rygorystycznych standardów, gwarantujących wysoką jakość i niezawodność.
• Wyżarzana w 700°C: Proces wyżarzania eliminuje naprężenia wewnętrzne, zapobiegając pękaniu końcówki podczas zaciskania.

Zgodność z Normami

Końcówka oczkowa DIN-07012 spełnia wymagania normy DIN 46235 oraz miedź jest zgodna z normą EN 13600. Produkt posiada odpowiednie certyfikaty i jest zgodny z dyrektywami Unii Europejskiej, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania.

Zastosowanie

Końcówka oczkowa miedziana cynowana DIN-07012 znajduje zastosowanie w instalacjach elektrycznych wymagających trwałych i niezawodnych połączeń, zarówno wewnętrznych, jak i zewnętrznych, narażonych na działanie wilgoci i korozji.

• Mocowanie przewodów o przekroju 70mm² do aparatury modułowej, szyn zbiorczych i zacisków.
• Instalacje przemysłowe i energetyczne, gdzie wymagana jest wysoka odporność na korozję i trwałość połączeń.
• Złącza kablowe w rozdzielnicach i szafach sterowniczych.
• Aplikacje zewnętrzne narażone na działanie czynników atmosferycznych, dzięki odporności cynowanej powłoki.

Wskazówki Montażowe

Montaż końcówki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obszarze prac. Przewód należy odpowiednio przygotować: usunąć izolację na odpowiedniej długości, oczyścić żyły i włożyć do końcówki, a następnie zacisnąć narzędziem zgodnie z zalecanym momentem. Śrubę M12 dokręcić odpowiednim momentem, aby zapewnić pewne połączenie mechaniczne i elektryczne – nie przekraczać maksymalnego momentu zalecanego przez producenta. Przed montażem upewnić się, że średnica przewodu i rozmiar końcówki są kompatybilne.

FAQ

• Do jakich przewodów nadaje się końcówka DIN-07012? Końcówka przeznaczona jest do przewodów o przekroju 70mm². Upewnij się, że średnica żył i izolacji jest kompatybilna z końcówką przed montażem.
• Czy końcówka nadaje się do stosowania na zewnątrz? Tak – miedziana końcówka cynowana charakteryzuje się wysoką odpornością na korozję i wilgoć, co czyni ją odpowiednią do stosowania w warunkach zewnętrznych.
• Jakie narzędzie jest potrzebne do zaciskania końcówki? Do zaciskania końcówki należy użyć odpowiedniego narzędzia do zaciskania końcówek oczkowych, np. zaciskarki hydraulicznej lub mechanicznej, dostosowanej do danego typu końcówki. Zaleca się stosowanie narzędzi z regulowanym momentem zacisku.
