Końcówka oczkowa izolowana TIKO-6M6ZO żółty | TIKO-6M6ZO Trytyt

Opis i Kluczowe Cechy

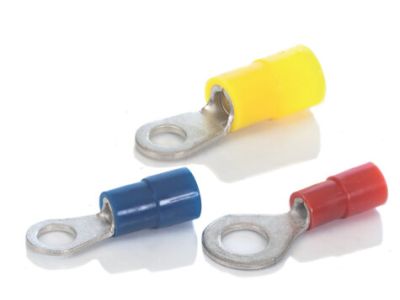

Końcówka oczkowa izolowana TIKO-6M6ZO w żółtym kolorze to profesjonalne rozwiązanie do zakończania i pewnego łączenia żył przewodów elektrycznych. Wykonana z miedzi pocynowanej galwanicznie, charakteryzuje się wysoką przewodnością i odpornością na korozję. Izolacja z poliamidu gwarantuje wytrzymałość mechaniczną i stabilność termiczną w szerokim zakresie temperatur. Specjalna konstrukcja „easy entry” oraz lutowane połączenie tulei osadczej upraszczają montaż i zaprasowywanie przewodów.

• Miedź pocynowana galwanicznie: Zapewnia doskonałą przewodność elektryczną i odporność na utlenianie, co przekłada się na długotrwałą niezawodność połączenia.
• Izolacja poliamidowa: Bardziej odporna na uszkodzenia mechaniczne niż PCV, zachowuje właściwości w temperaturach od -40°C do +125°C.
• Konstrukcja „easy entry”: Ułatwia wprowadzanie żyły przewodu i zaprasowywanie, skracając czas montażu.
• Żółty kolor izolacji: Standaryzowany kodowanie kolorystyczne ułatwia identyfikację rozmiaru i zastosowania w instalacjach.
• Lutowane połączenie tulei osadczej: Gwarantuje trwałe i pewne połączenie, eliminując ryzyko luzowania się końcówki w czasie eksploatacji.

Zgodność z Normami

Końcówki TIKO-6M6ZO spełniają wymagania norm europejskich dotyczących materiałów i jakości połączeń elektrycznych. Posiadają deklarację zgodności CE i są przeznaczone do stosowania w instalacjach zgodnych z normami EN 60999-1 oraz VDE 0611-1.

Zastosowanie

Końcówki oczkowe izolowane TIKO-6M6ZO znajdują zastosowanie w instalacjach elektrycznych, rozdzielnicach, szafach sterowniczych oraz urządzeniach przemysłowych, gdzie wymagane jest pewne i trwałe połączenie żył przewodów.

• Zakończanie przewodów w obwodach zasilających i sterowniczych.
• Montaż w aparatach modułowych i modułach zaciskowych.
• Stosowanie w instalacjach narażonych na wibracje i zmienne warunki temperaturowe.
• Identyfikacja obwodów poprzez kolorową izolację (żółta – standardowo oznacza przekrój 6 mm²).

Wskazówki Montażowe

Montaż końcówek powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Żyłę przewodu należy odizolować na odpowiednią długość, wprowadzić do końcówki i zaprasować przy użyciu praski o odpowiednim kształcie i sile nacisku. Należy dobierać końcówki zgodnie z przekrojem żyły przewodu – niedopasowanie może prowadzić do nieprawidłowego połączenia i przegrzewania się instalacji. Po zaprasowaniu należy sprawdzić stabilność połączenia przez lekkie pociągnięcie żyły.

FAQ

• Jaki jest zakres temperatur pracy końcówki? Poliamidowa izolacja zapewnia stabilność termiczną w zakresie od -40°C do +125°C, co pozwala na stosowanie w różnych warunkach środowiskowych.
• Czy końcówki TIKO-6M6ZO nadają się do przewodów aluminiowych? Końcówki są przeznaczone do przewodów miedzianych. Dla przewodów aluminiowych należy stosować odpowiednie końcówki aluminiowe.
• Jak dobrać praskę do zaprasowywania końcówek? Należy używać praski z odpowiednimi końcówkami roboczymi dopasowanymi do kształtu i rozmiaru końcówki TIKO-6M6ZO. Zaleca się stosowanie praski renomowanego producenta.
