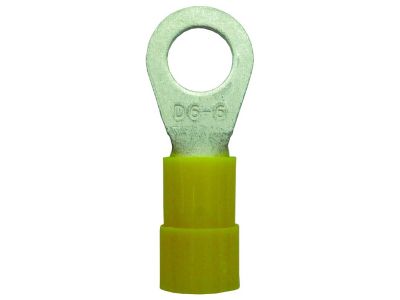

Końcówka oczkowa izolowana PQKR 4,0-6,0/M6 żółta (opak 50szt) 054369 | 05103876 PROTEC.class

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana PQKR 4,0-6,0/M6 marki PROTEC to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń śrubowych. Produkt dedykowany jest do przewodów o przekroju znamionowym od 4,0 mm² do 6,0 mm², co pozwala na stabilne przesyłanie prądów o większym natężeniu w wymagających instalacjach przemysłowych i rozdzielnicach. Wykonanie z wysokiej jakości miedzi elektrolitycznej Cu-ETP zgodnej z normą DIN EN13599 gwarantuje doskonałą przewodność elektryczną oraz minimalizację strat energii na styku.

• Materiał i powłoka: Miedź Cu-ETP, lutowana w obszarze tulejki i poddana procesowi cynkowania galwanicznego, co zapewnia wyjątkową odporność na korozję i utlenianie.
• Izolacja Easy Entry: Zastosowanie poszerzonej izolacji z poliamidu (PA) typu "easy entry" znacząco ułatwia wprowadzanie odizolowanej żyły wielożyłowej lub elastycznej do wnętrza końcówki, eliminując ryzyko wywijania się pojedynczych drucików.
• Bezpieczeństwo: Izolacja jest całkowicie bezhalogenowa, co oznacza, że w przypadku pożaru nie wydziela toksycznych gazów, zwiększając bezpieczeństwo osób i mienia.
• Wytrzymałość termiczna: Szeroki zakres temperatury pracy ciągłej od -55°C do +105°C pozwala na montaż w środowiskach o skrajnych warunkach termicznych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w oparciu o rygorystyczne standardy techniczne, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Kształt tulei jest zgodny z normą DIN 46237, co gwarantuje powtarzalność wymiarową i kompatybilność z narzędziami do zaciskania. Materiał bazowy spełnia wymagania normy DIN EN13599, co jest kluczowe dla zachowania odpowiednich parametrów mechanicznych i elektrycznych miedzi stosowanej w elektrotechnice.

Zastosowanie

Końcówki oczkowe PQKR znajdują szerokie zastosowanie w budowie maszyn, szaf sterowniczych oraz w instalacjach elektroenergetycznych. Są idealnym rozwiązaniem do zakańczania przewodów typu linka (wielożyłowych i elastycznych), które mają zostać przykręcone do szyn prądowych, zacisków aparatury lub obudów za pomocą śruby o gwincie M6. Żółty kolor izolacji jest zgodny ze standardem identyfikacji wizualnej dla przekrojów 4,0-6,0 mm², co ułatwia szybką weryfikację poprawności doboru osprzętu podczas prac montażowych i serwisowych.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia i pełną wytrzymałość mechaniczną, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Należy zdjąć izolację z przewodu na długości odpowiadającej głębokości tulejki, dbając o to, by nie uszkodzić poszczególnych drucików miedzianych.
• Narzędzia: Do zaciskania należy używać wyłącznie dedykowanej praski PCIK. Dla końcówek żółtych (4,0-6,0 mm²) należy wybrać odpowiednie gniazdo w narzędziu, oznaczone kolorem żółtym.
• Proces zaciskania: Wprowadzić przewód do tulejki aż do oporu, a następnie wykonać pełny cykl zaciskania praską, co zapewni gazoszczelne połączenie i optymalny styk elektryczny.
• Montaż śrubowy: Oczko pod śrubę M6 należy dokręcić z momentem zgodnym ze specyfikacją producenta zacisku lub urządzenia, do którego końcówka jest montowana.

FAQ

• Czy końcówka nadaje się do przewodów typu drut? Produkt jest dedykowany przede wszystkim do przewodów wielożyłowych i elastycznych (linek). W przypadku drutu zaleca się stosowanie innych metod łączenia lub dedykowanych złączek.
• Co oznacza termin "bezhalogenowa"? Oznacza to, że materiał izolacyjny nie zawiera fluoru, chloru, bromu ani jodu. W razie pożaru izolacja nie emituje korozyjnych gazów, co chroni wrażliwą elektronikę i drogi oddechowe.
• Dlaczego końcówka jest lutowana? Lutowanie szwu tulejki zwiększa jej wytrzymałość mechaniczną na rozerwanie podczas zaciskania i zapewnia lepszą szczelność połączenia.
