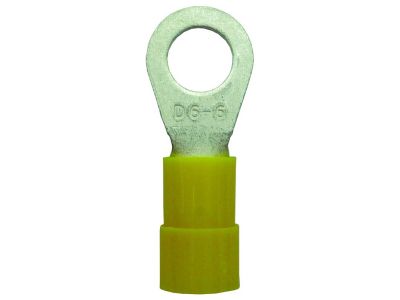

Końcówka oczkowa izolowana PQKR 4,0-6,0/M4 żółta (opak 50szt) 054367 | 05103874 PROTEC.class

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana PQKR 4,0-6,0/M4 marki PROTEC to profesjonalny element łączeniowy, zaprojektowany z myślą o najbardziej wymagających instalacjach elektroenergetycznych. Przeznaczona do przewodów o przekroju znamionowym od 4,0 mm² do 6,0 mm², zapewnia doskonałą przewodność dzięki zastosowaniu wysokiej jakości miedzi elektrolitycznej Cu-ETP zgodnej z normą DIN EN13599. Proces cynkowania galwanicznego skutecznie chroni element przed korozją, co jest kluczowe w środowiskach o podwyższonej wilgotności.

• System Easy Entry: Poszerzona izolacja z poliamidu (PA) ułatwia wprowadzanie odizolowanego przewodu wielożyłowego do tulei, eliminując ryzyko wywijania się pojedynczych drucików.
• Konstrukcja lutowana: Gwarantuje maksymalną wytrzymałość mechaniczną połączenia oraz stabilność parametrów elektrycznych pod obciążeniem.
• Bezpieczeństwo: Izolacja bezhalogenowa nie wydziela toksycznych gazów podczas pożaru, co pozwala na stosowanie produktu w budynkach użyteczności publicznej.
• Odporność termiczna: Szeroki zakres temperatury pracy ciągłej od -55°C do +105°C umożliwia montaż w ekstremalnych warunkach przemysłowych.

Zgodność z Normami

Produkt został wykonany w oparciu o rygorystyczne standardy techniczne, co gwarantuje powtarzalność i bezpieczeństwo montażu. Kształt tulei jest w pełni zgodny z normą DIN 46237, co definiuje precyzyjne wymiary geometryczne końcówki. Materiał bazowy, miedź Cu-ETP, spełnia wymagania normy DIN EN13599, co przekłada się na optymalną czystość metalu i niską rezystancję styku. Zastosowanie standardu kolorystycznego (kolor żółty dla zakresu 4,0-6,0 mm²) ułatwia szybką identyfikację przekroju przez instalatora.

Zastosowanie

Końcówki oczkowe PQKR znajdują szerokie zastosowanie w prefabrykacji szaf sterowniczych, rozdzielnic elektrycznych oraz w budowie maszyn. Są dedykowane do łączenia przewodów wielożyłowych i elastycznych (linek) z zaciskami śrubowymi o rozmiarze M4. Dzięki swojej budowie zapewniają trwałe połączenie odporne na wstrząsy i wibracje, co czyni je idealnym rozwiązaniem dla przemysłu ciężkiego, automatyki oraz instalacji zasilających o dużym natężeniu prądu.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Przewód należy odizolować na długości odpowiadającej części rurkowej końcówki.
• Do zaciskania należy używać wyłącznie dedykowanej praski PCIK. Dla końcówek żółtych (4,0-6,0 mm²) należy wybrać gniazdo oznaczone kolorem żółtym.
• Należy upewnić się, że wszystkie druciki linki znalazły się wewnątrz tulei izolacyjnej dzięki systemowi Easy Entry.
• Po zaprasowaniu warto dokonać wizualnej kontroli połączenia oraz sprawdzić stabilność osadzenia przewodu.

FAQ

• Czy końcówka jest odporna na wysokie temperatury? Tak, izolacja poliamidowa pozwala na pracę w temperaturze do +105°C, co jest standardem w profesjonalnych aplikacjach przemysłowych.
• Jaki rozmiar śruby pasuje do tej końcówki? Końcówka jest przeznaczona pod śrubę M4 (otwór o średnicy dostosowanej do gwintu 4 mm).
• Czy produkt jest bezpieczny dla środowiska? Tak, izolacja jest bezhalogenowa, co oznacza brak szkodliwych substancji z grupy halogenów w składzie chemicznym materiału.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w opakowaniach zbiorczych zawierających 50 sztuk końcówek.
