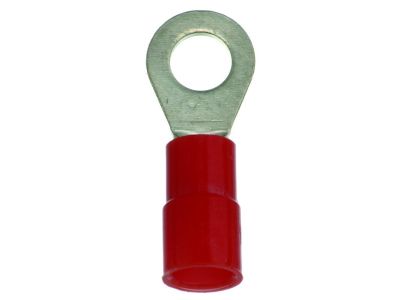

Końcówka oczkowa izolowana PQKR 0,5-1,0/M6 czerwona (opak 100szt) 054358 | 05103865 PROTEC.class

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana PQKR 0,5-1,0/M6 marki PROTEC to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń śrubowych. Produkt został wykonany z wysokiej jakości miedzi elektrolitycznej Cu-ETP zgodnie z normą DIN EN13599, co gwarantuje doskonałą przewodność elektryczną oraz minimalizację strat energii na styku. Proces cynkowania galwanicznego oraz lutowanie tulei dodatkowo zabezpieczają element przed korozją i zwiększają jego wytrzymałość mechaniczną.

• System Easy Entry: Poszerzona izolacja poliamidowa (PA) ułatwia wprowadzanie odizolowanego przewodu do wnętrza tulei, eliminując ryzyko wywijania się pojedynczych drucików.
• Wysoka odporność termiczna: Szeroki zakres temperatury pracy ciągłej od -55°C do +105°C pozwala na stosowanie końcówki w wymagających warunkach przemysłowych.
• Bezpieczeństwo: Izolacja wykonana z materiału bezhalogenowego nie wydziela toksycznych gazów podczas pożaru, co jest kluczowe w budynkach użyteczności publicznej.
• Kodowanie kolorystyczne: Czerwony kolor izolacji jednoznacznie identyfikuje przeznaczenie dla przewodów o przekroju od 0,5 mm² do 1,0 mm².

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normatywne, co jest niezbędne w profesjonalnych instalacjach elektrycznych. Kształt tulei jest zgodny z normą DIN 46237, co zapewnia powtarzalność wymiarową i kompatybilność z większością standardowych zacisków śrubowych. Materiał bazowy Cu-ETP odpowiada normie DIN EN13599, co potwierdza czystość miedzi i jej parametry fizykochemiczne. Dzięki tym certyfikacjom, końcówki PQKR mogą być stosowane w projektach wymagających najwyższego poziomu niezawodności.

Zastosowanie

Końcówki oczkowe PQKR są dedykowane do zakańczania przewodów wielożyłowych (linek) oraz przewodów elastycznych. Znajdują szerokie zastosowanie w:

• Prefabrykacji szaf sterowniczych i rozdzielnic elektrycznych.
• Podłączaniu aparatury modułowej i pomiarowej do szyn zbiorczych lub zacisków śrubowych M6.
• Instalacjach automatyki przemysłowej, gdzie wymagana jest odporność na drgania i wstrząsy.
• Systemach zasilania awaryjnego i instalacjach niskonapięciowych.

Wskazówki Montażowe

Aby zapewnić optymalne parametry połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Należy odizolować przewód na długości odpowiadającej głębokości tulei, dbając o to, by nie uszkodzić poszczególnych żył miedzianych.
• Narzędzia: Do zaciskania należy używać wyłącznie dedykowanej praski PCIK, która gwarantuje odpowiednią siłę nacisku i geometrię zaprasowania.
• Montaż śrubowy: Oczko o rozmiarze M6 należy osadzić na trzpieniu śruby i dokręcić z momentem zgodnym ze specyfikacją producenta zacisku, co zapobiegnie poluzowaniu się styku pod wpływem zmian temperatury.

FAQ

• Czy końcówka jest odporna na wibracje? Tak, dzięki lutowanej tulei i odpowiedniemu zaprasowaniu, połączenie jest odporne na poluzowanie mechaniczne, co czyni je idealnym do maszyn i urządzeń ruchomych.
• Co oznacza termin "Easy Entry"? Jest to specjalnie uformowany kołnierz izolacji, który prowadzi żyły przewodu prosto do tulei miedzianej, przyspieszając pracę montera i zwiększając precyzję montażu.
• Czy można stosować te końcówki w instalacjach zewnętrznych? Tak, pod warunkiem umieszczenia ich w obudowach o odpowiednim stopniu ochrony IP, ze względu na szeroki zakres temperatur pracy.
