Końcówka oczkowa izolowana poszerz. PQKRAI 16/M8 16,0mm2 (opak 100szt) 054702 | 05104228 PROTEC.class

Alternatywny kod produktu: 054702

Opis i Kluczowe Cechy

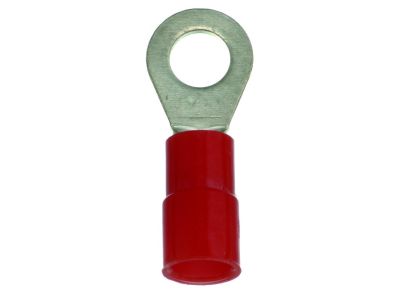

Końcówka oczkowa izolowana poszerzona PQKRAI 16/M8 (symbol 05104228) to element łączeniowy przeznaczony do przewodów miedzianych o przekroju 16 mm² z otworem montażowym M8. Wykonana z miedzi Cu-ETP zgodnie z DIN EN13599, lutowana i ocynkowana galwanicznie, z poszerzoną izolacją PA ułatwiającą wprowadzenie przewodu (system easy entry). Przeznaczona do przewodów klasy 2, 5 i 6 wg VDE 0295, zapewnia solidne i trwałe połączenie w instalacjach elektrycznych.

• Przekrój 16 mm² i otwór M8: idealne dopasowanie do przewodów o dużym przekroju oraz śrub M8 – gwarantuje pewne i niskooporowe połączenie w szafach sterowniczych i rozdzielnicach.
• Materiał Cu-ETP (miedź elektrolityczna) lutowana i ocynkowana: wysoka przewodność elektryczna oraz odporność na korozję – wydłuża żywotność połączenia nawet w trudnych warunkach.
• Poszerzona izolacja PA easy entry: ułatwia wprowadzenie przewodu do tulei, skraca czas montażu i redukuje ryzyko uszkodzenia żył.
• Temperatura pracy ciągłej -55°C ÷ +105°C: szeroki zakres termiczny umożliwia stosowanie zarówno w instalacjach zewnętrznych, jak i wewnątrz obudów o podwyższonej temperaturze.
• Bezhalogenowa izolacja: w przypadku pożaru nie wydziela toksycznych gazów i kwaśnych oparów – zwiększa bezpieczeństwo ludzi i sprzętu.

Zgodność z Normami

Końcówka oczkowa PQKRAI 16/M8 spełnia wymagania normy DIN 46237 dotyczącej kształtu tulei. Przeznaczona jest do przewodów zgodnych z VDE 0295 klasy 2 (wielożyłowe), klasy 5 (elastyczne) i klasy 6 (bardzo elastyczne). Materiał miedzi Cu-ETP odpowiada normie DIN EN13599. Posiada certyfikat CE.

Zastosowanie

Końcówka oczkowa służy do trwałego zakończenia przewodów miedzianych w instalacjach elektrycznych i sterowniczych, zapewniając bezpieczne przyłączenie do listew zaciskowych, szyn zbiorczych lub aparatury.

• Zakończenie przewodów zasilających w szafach sterowniczych i rozdzielnicach głównych.
• Przyłączanie przewodów do styczników, przełączników i wyłączników w obwodach o przekroju 16 mm².
• Instalacje w automatyce budynkowej i przemysłowej, gdzie wymagane jest odporne na wibracje połączenie śrubowe.
• Systemy sygnalizacji i bezpieczeństwa (np. pętle przeciwpożarowe) – dzięki bezhalogenowej izolacji.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa – przed pracą bezwzględnie odłącz napięcie. Używaj odpowiedniej zaciskarki (zalecana matryca do przekroju 16 mm²) i przestrzegaj zaleceń producenta dotyczących siły zacisku. Przewód przed zaciskaniem należy zdjąć z izolacji na długość odpowiadającą tulei, a same żyły nie mogą być uszkodzone. Moment dokręcania śruby M8 stosuj zgodnie z dokumentacją aparatu, do którego podłączasz końcówkę. Przekrój przewodu musi być dobrany do obciążenia prądowego.

FAQ

• Czy końcówka PQKRAI 16/M8 jest bezhalogenowa? Tak, izolacja wykonana z poliamidu (PA) jest bezhalogenowa – nie zawiera chloru, bromu ani innych halogenów, co czyni ją bezpieczną w przypadku pożaru.
• Do jakich przewodów mogę użyć tej końcówki? Przeznaczona jest do przewodów miedzianych o przekroju 16 mm² wg VDE 0295 klasy 2, 5 i 6 (wielożyłowe, elastyczne i bardzo elastyczne). Nie stosuj do przewodów jednożyłowych (klasa 1).
• Jaka jest maksymalna temperatura pracy? Ciągła temperatura pracy wynosi od -55°C do +105°C. Końcówka może być stosowana w instalacjach narażonych na skrajne temperatury, ale nie przekraczaj podanego zakresu.
