Końcówka oczkowa izolowana poszerz. PQKRAI 10/M6 10,0mm2 (opak 100szt) 054700 | 05104226 PROTEC.class

Alternatywny kod produktu: 054700

Opis i Kluczowe Cechy

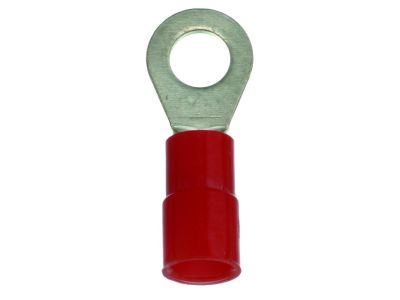

Końcówka oczkowa izolowana poszerzona PQKRAI 10/M6 (symbol 054700) przeznaczona do przewodów o przekroju 10,0 mm² z otworem M6. Wykonana z miedzi Cu-ETP zgodnie z DIN EN13599, lutowana i ocynkowana galwanicznie. Poszerzona izolacja z poliamidu (PA) typu “easy entry” ułatwia nasuwanie przewodu i zapewnia trwałą ochronę. Opakowanie zawiera 100 sztuk. Temperatura pracy ciągłej od -55°C do +105°C. Bezhalogenowa.

• Materiał Cu-ETP (DIN EN13599): wysoka przewodność i odporność na korozję dzięki lutowaniu i ocynkowaniu galwanicznemu – gwarancja niezawodnego połączenia elektrycznego.
• Poszerzona izolacja PA “easy entry”: ułatwia wprowadzenie przewodu, skraca czas montażu i zapobiega uszkodzeniom izolacji przewodu.
• Przeznaczenie do przewodów klas 2, 5, 6 (VDE 0295): kompatybilna z przewodami wielożyłowymi, elastycznymi i bardzo elastycznymi – uniwersalne zastosowanie.
• Bezhalogenowa izolacja: w przypadku pożaru nie wydziela toksycznych ani korozyjnych gazów – podnosi bezpieczeństwo instalacji.
• Szeroki zakres temperatury pracy (-55°C do +105°C): zachowuje parametry mechaniczne i elektryczne w trudnych warunkach środowiskowych.

Zgodność z Normami

Końcówka odpowiada kształtowi tulei według normy DIN 46237. Materiał Cu-ETP spełnia wymagania DIN EN13599. Przeznaczona do przewodów zgodnych z VDE 0295 klasy 2, 5 i 6. Produkt posiada certyfikat CE.

Zastosowanie

Końcówka oczkowa PQKRAI 10/M6 służy do bezpiecznego i trwałego zakończenia przewodów przed podłączeniem do zacisków śrubowych w aparaturze elektrycznej. Znajduje zastosowanie w instalacjach przemysłowych, rozdzielnicach i systemach automatyki.

• Podłączanie przewodów do wyłączników, styczników i innych urządzeń modułowych w rozdzielnicach.
• Zakończenia przewodów w puszkach przyłączeniowych i tablicach sterowniczych.
• Instalacje z przewodami elastycznymi – np. w robotyce, maszynach i pojazdach.
• Zastosowania wymagające odporności na wibracje i zmienne obciążenia mechaniczne.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Dobierz końcówkę do przekroju przewodu (10 mm²) i średnicy śruby (M6). Użyj odpowiedniej zaciskarki ręcznej lub hydraulicznej zgodnej z zaleceniami producenta narzędzia. Po zaciśnięciu sprawdź wytrzymałość mechaniczną połączenia. Zachowaj przekrój przewodu i moment dokręcania zacisku zgodnie z dokumentacją techniczną urządzenia.

FAQ

• Czy końcówka nadaje się do przewodów elastycznych (klasa 5, 6)? Tak, końcówka PQKRAI 10/M6 jest przeznaczona do przewodów klasy 2, 5 i 6 wg VDE 0295, w tym przewodów elastycznych i bardzo elastycznych.
• Jaka jest temperatura pracy ciągłej? Producent podaje zakres od -55°C do +105°C, co umożliwia stosowanie w trudnych warunkach termicznych.
• Czy izolacja zawiera halogeny? Nie, izolacja z poliamidu jest bezhalogenowa – nie wydziela toksycznych gazów podczas pożaru, zwiększając bezpieczeństwo pożarowe instalacji.
