Końcówka oczkowa izolowana poszerz. PQKRAI 10/M5 10,0mm2 (opak 100szt) 054699 | 05104225 PROTEC.class

Alternatywny kod produktu: 054699

Opis i Kluczowe Cechy

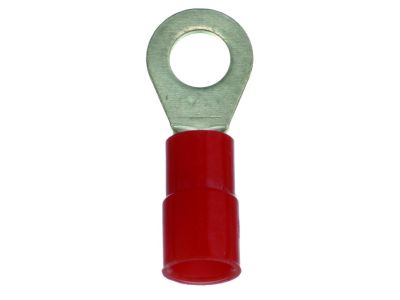

Końcówka oczkowa izolowana poszerzona PQKRAI 10/M5 (symbol 05104225) przeznaczona dla przewodów o przekroju 10 mm². Wykonana z miedzi Cu-ETP zgodnie z DIN EN13599, lutowana i ocynkowana galwanicznie, z poszerzoną izolacją PA ułatwiającą wprowadzanie przewodu (system easy entry). Temperatura pracy ciągłej od -55°C do +105°C. Produkt bezhalogenowy, zgodny z normą DIN 46237.

• Przekrój 10 mm²: przystosowana do przewodów klasy 2, 5 i 6 według VDE 0295 – zapewnia pewne połączenie dla przewodów wielożyłowych, elastycznych i bardzo elastycznych.
• Materiał Cu-ETP (DIN EN13599): wysoka przewodność elektryczna oraz odporność na korozję dzięki lutowaniu i ocynkowaniu galwanicznemu.
• Poszerzona izolacja PA (easy entry): ułatwia szybkie i precyzyjne wprowadzenie przewodu, skracając czas montażu.
• Zakres temperatur -55°C ÷ +105°C: stabilność parametrów w szerokim zakresie warunków pracy – od mrozu do podwyższonej temperatury.
• Bezhalogenowa: w przypadku pożaru nie emituje toksycznych gazów, co podnosi bezpieczeństwo instalacji w obiektach użyteczności publicznej.

Zgodność z Normami

Końcówka spełnia wymagania normy DIN 46237 dotyczącej kształtu tulei. Materiał Cu-ETP zgodny z DIN EN13599. Przeznaczona do przewodów zgodnych z VDE 0295 klas 2, 5 i 6. Produkt posiada certyfikat CE.

Zastosowanie

Końcówka oczkowa stosowana do trwałego i bezpiecznego łączenia przewodów z zaciskami śrubowymi w rozdzielnicach, szafach sterowniczych oraz urządzeniach elektrycznych.

• Łączenie przewodów w obwodach sterowania i automatyki budynkowej.
• Przyłączanie przewodów do styczników, wyłączników, zacisków przyrządów pomiarowych.
• Instalacje w trudnych warunkach temperaturowych (zakres -55°C do +105°C).
• Zastosowania wymagające materiałów bezhalogenowych – tunele, szpitale, obiekty użyteczności publicznej.

Wskazówki Montażowe

Montaż powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Stosować odpowiednie narzędzia do zaciskania – producent zaleca użycie szczęk dedykowanych dla przekroju 10 mm². Sprawdzić poprawność osadzenia przewodu w tulei. Dokręcać śrubę momentem zgodnym z dokumentacją danego zacisku. Dobrać przekrój przewodu do prądu obciążenia.

FAQ

• Czy końcówka nadaje się do przewodów linkowych? Tak, przeznaczona jest dla przewodów wielożyłowych (klasa 2), elastycznych (klasa 5) i bardzo elastycznych (klasa 6) według VDE 0295.
• Jaki jest stopień ochrony końcówki? Jako element łączeniowy końcówka nie ma przypisanego stopnia IP – ochrona zależy od obudowy, w której jest zainstalowana.
• Czy końcówka jest izolowana? Tak, posiada tuleję izolowaną z poszerzoną izolacją PA, co ułatwia montaż i zapewnia dodatkową ochronę przed przypadkowym dotykiem.
