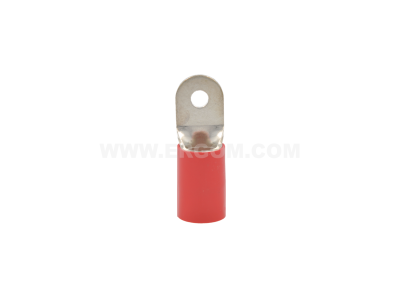

Końcówka oczkowa izolowana KOI 95/8, przekrój: 95mm2, otwór pod śrubę M8 /100 | E09KO-02010106500 Ergom

Alternatywny kod produktu: KOI 95/8 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana KOI 95/8 (symbol E09KO‑02010106500) to element służący do trwałego i pewnego zakańczania przewodów o przekroju 95 mm², z otworem montażowym M8. Wykonana z miedzi pokrytej cyną, zapewnia doskonałą przewodność i odporność na korozję, a izolacja z poliamidu 6.6 chroni przed przypadkowym zwarciem. Profesjonalne zaciśnięcie odpowiednią praską gwarantuje wytrzymałość mechaniczną i niską rezystancję połączenia.

• Przekrój przewodu 95 mm²: umożliwia bezpieczne zakończenie grubych kabli w instalacjach o dużym obciążeniu prądowym, bez ryzyka przegrzania lub poluzowania połączenia.
• Otwór pod śrubę M8: standardowy wymiar pasujący do popularnych listw zaciskowych, szyn i odbieraków prądu – uniwersalność i łatwość montażu.
• Miedź cynowana: wysoka przewodność elektryczna połączona z ochroną przed utlenianiem, co przedłuża żywotność połączenia w wilgotnym środowisku.
• Izolacja z poliamidu 6.6: wytrzymała termicznie i mechanicznie, zabezpiecza przed zwarciem i dotykiem przypadkowym – zwiększa bezpieczeństwo eksploatacji.
• Przeznaczona do zaciskania praską: trwałe, powtarzalne połączenie zgodne z zasadami sztuki instalatorskiej – eliminuje ryzyko poluzowania czy zimnych lutów.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich w zakresie końcówek kablowych i posiada certyfikat CE. Izolacja oraz materiały użyte do produkcji są zgodne z dyrektywami RoHS. Brak szczegółowych oznaczeń normatywnych w karcie katalogowej – końcówka przeznaczona do stosowania w instalacjach elektrycznych niskiego napięcia zgodnie z ogólnymi przepisami.

Zastosowanie

Końcówka oczkowa KOI 95/8 znajduje zastosowanie wszędzie tam, gdzie wymagane jest solidne i izolowane zakończenie przewodu o przekroju 95 mm². Sprawdzi się zarówno w rozdzielnicach głównych, jak i w szafach sterowniczych.

• Zakańczanie przewodów w rozdzielnicach elektrycznych i tablicach bezpiecznikowych.
• Przyłączanie kabli zasilających do zacisków styczników, wyłączników czy rozłączników.
• Montaż w szafach sterowniczych i automatyce przemysłowej, gdzie wymagana jest izolacja połączenia.
• Prace instalacyjne w obiektach komercyjnych i przemysłowych – przyłączenie przewodów do szyn zbiorczych lub listew zaciskowych.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie.

• Zaciskanie: użyj certyfikowanej praski z odpowiednią wkładką dla przekroju 95 mm². Zaciśnij zgodnie z zaleceniami producenta narzędzia – zwykle w dwóch punktach (na tulei i na izolacji).
• Przygotowanie przewodu: zdejmij izolację na długość odpowiadającą tulei końcówki, nie uszkadzając żył. Oczyść powierzchnię miedzianą, jeśli jest utleniona.
• Połączenie śrubowe: dokręć śrubę momentem zalecanym dla danego zacisku (zwykle 8–12 Nm w zależności od konstrukcji). Nie stosuj nadmiernej siły, aby nie uszkodzić gwintu.
• Kontrola: po zaciśnięciu sprawdź wizualnie oraz poprzez pociągnięcie, czy końcówka jest trwale osadzona. Upewnij się, że izolacja nie jest przecięta ani uszkodzona.

FAQ

• Czy końcówka KOI 95/8 jest izolowana? Tak, część oczkowa oraz tuleja są pokryte izolacją z poliamidu 6.6, co zapobiega zwarciom i chroni przed przypadkowym dotknięciem metalowych części pod napięciem.
• Jaki przekrój przewodu mogę zastosować? Końcówka jest przeznaczona wyłącznie do przewodów o przekroju 95 mm². Użycie innego przekroju może skutkować nieprawidłowym zaciśnięciem i utratą parametrów elektrycznych.
• Jakim narzędziem należy zaciskać końcówkę? Zaleca się stosowanie praski ręcznej lub hydraulicznej z wkładkami dopasowanymi do rozmiaru tulei (95 mm²). Zaciskanie odbywa się w dwóch miejscach: na tulei miedzianej oraz na izolacji, zgodnie z instrukcją narzędzia.
