Końcówka oczkowa izolowana KOI 70/8 PC, przekrój: 70mm2, otwór pod śrubę M8 /100 | E09KO-02010205500 Ergom

Alternatywny kod produktu: KOI 70/8 PC (100 SZT.)

Opis i Kluczowe Cechy

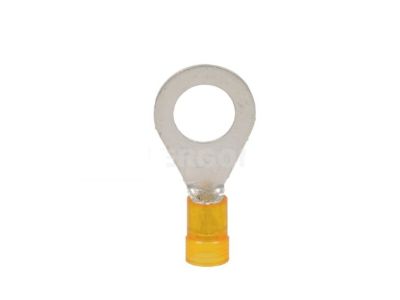

Końcówka oczkowa izolowana KOI 70/8 PC (symbol E09KO-02010205500) to element przeznaczony do zakańczania przewodów o przekroju 70 mm² i łączenia ich z zaciskami śrubowymi M8. Wykonana z miedzi pokrytej cyną, zapewnia niską rezystancję i odporność na korozję. Izolacja z poliwęglanu gwarantuje bezpieczeństwo elektryczne i mechaniczną ochronę zaciśniętego połączenia. Długość całkowita końcówki wynosi 100 mm, co ułatwia montaż w standardowych puszkach i rozdzielnicach.

• Przekrój 70 mm²: Przystosowana do przewodów o dużym przekroju, stosowanych w obwodach głównych i zasilających o znacznym obciążeniu prądowym.
• Otwór pod śrubę M8 (8 mm): Zapewnia kompatybilność z typowymi zaciskami śrubowymi w szynach, bezpiecznikach, stycznikach i innych elementach aparatury modułowej.
• Miedź cynowana: Wysoka przewodność elektryczna oraz odporność na utlenianie i korozję, co przekłada się na trwałość i niezawodność połączenia.
• Izolacja z poliwęglanu (PC): Wytrzymała mechanicznie i odporna na temperatury, izoluje część cylindryczną końcówki, zapobiegając przypadkowym zwarciom.
• Długość całkowita 100 mm: Ułatwia prowadzenie przewodów i zapewnia odpowiednią powierzchnię do zaciśnięcia oraz montażu w ograniczonych przestrzeniach.

Zgodność z Normami

Końcówka została zaprojektowana i wyprodukowana zgodnie z ogólnymi standardami branży elektroinstalacyjnej, co potwierdza certyfikat CE. Spełnia wymagania norm DIN oraz europejskich przepisów dotyczących zakańczania przewodów (w szczególności norm serii EN 60228 oraz EN 60999). Przed zastosowaniem zaleca się sprawdzenie specyfikacji projektu pod kątem wymaganej klasy izolacji i przekroju.

Zastosowanie

Końcówka oczkowa KOI 70/8 PC znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe przyłączenie przewodu o przekroju 70 mm² do zacisku śrubowego M8. Jest niezastąpiona w instalacjach elektrycznych i rozdzielnicach niskiego napięcia.

• Zakończanie przewodów w rozdzielnicach głównych i podrozdzielnicach, w obwodach zasilających odbiorniki o dużym poborze prądu.
• Łączenie przewodów z szynami zbiorczymi w rozdzielnicach elektrycznych i stacjach transformatorowych.
• Montaż końcówek w aparaturze modułowej – stycznikach, wyłącznikach, przełącznikach – gdzie wymagany jest otwór M8.
• Prace w automatyce przemysłowej, energetyce oraz przy budowie instalacji fotowoltaicznych i ładowarek pojazdów elektrycznych.

Wskazówki Montażowe

Montaż końcówki oczkowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (min. SEP do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Końcówkę zaciska się na przewodzie za pomocą praski o odpowiednim profilu, zgodnie z zaleceniami producenta narzędzia. Należy dobrać przekrój przewodu do końcówki (tu 70 mm²) oraz zapewnić prawidłowe usunięcie izolacji z przewodu na długości dopasowanej do tulejki. Po zaciśnięciu zaleca się sprawdzenie wytrzymałości połączenia – nie powinno być luzów ani uszkodzeń izolacji.

FAQ

• Jaki otwór ma końcówka KOI 70/8 PC? Otwór pod śrubę wynosi 8 mm, co odpowiada standardowi M8. Średnica zewnętrzna oczka jest dopasowana do typowych zacisków śrubowych.
• Czy końcówka jest izolowana? Tak, część cylindryczna (tulejka) jest pokryta izolacją z poliwęglanu. Oczko pozostaje nieizolowane – połączenie śrubowe należy zabezpieczyć zgodnie z projektem.
• Jakiego narzędzia użyć do zaciśnięcia? Do zaciskania końcówek o przekroju 70 mm² zaleca się praskę hydrauliczną lub ręczną z odpowiednią matrycą (profil dla drutu miedzianego). Należy postępować zgodnie z instrukcją narzędzia.
