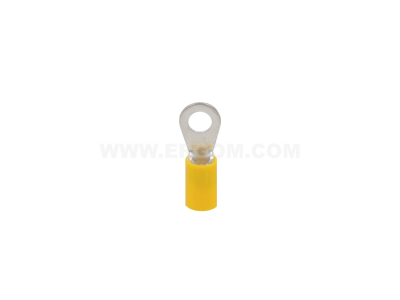

Końcówka oczkowa izolowana KOI 6/5 PCV, przekrój: 6mm2, otwór pod śrubę M5 (opak 100szt) | E09KO-02010302000 Ergom

Alternatywny kod produktu: KOI 6/5 PCV (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana KOI 6/5 PCV (symbol E09KO-02010302000) przeznaczona jest do zakańczania przewodów o przekroju 6 mm² z otworem montażowym M5. Wykonana z miedzi pokrytej cyną, zapewnia niską rezystancję połączenia oraz odporność na korozję. Część oczkowa wyposażona jest w izolację PCV, która chroni przed przypadkowym kontaktem i zwarciem. Opakowanie zawiera 100 sztuk, co ułatwia prowadzenie prac instalacyjnych w większej skali.

• Przekrój przewodu 6 mm²: gwarantuje odpowiednią obciążalność prądową i pewne połączenie w obwodach elektrycznych o typowym przekroju roboczym.
• Otwór M5: umożliwia szybki montaż na listwach zaciskowych, stycznikach czy wyłącznikach z gwintem M5 bez dodatkowych redukcji.
• Miedź cynowana: łączy wysoką przewodność elektryczną z ochroną antykorozyjną, co przedłuża żywotność połączenia w środowiskach o podwyższonej wilgotności.
• Izolacja PCV: zapewnia bezpieczeństwo użytkowania poprzez izolację części oczkowej, zmniejszając ryzyko przypadkowego dotknięcia pod napięciem.
• Opakowanie 100 sztuk: ekonomiczne rozwiązanie do zastosowań profesjonalnych – idealne na kompleksowe okablowanie rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Końcówka została zaprojektowana zgodnie z ogólnie przyjętymi standardami europejskimi dla końcówek kablowych. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Produkt podlega rygorystycznej kontroli jakości w procesie produkcji.

Zastosowanie

Końcówka oczkowa KOI 6/5 PCV znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe, przewidywalne połączenie przewodu z szyną, zaciskiem lub aparatem elektrycznym. Dzięki otworowi M5 i przekrojowi 6 mm² sprawdzi się w standardowych obwodach sterowniczych i zasilających.

• Montaż przewodów w rozdzielnicach głównych i podrzędnych – przyłączenie do listew zaciskowych i szyn zbiorczych.
• Podłączanie przewodów do styczników, przekaźników i wyłączników nadprądowych z zaciskami śrubowymi M5.
• Wykonywanie połączeń w puszkach instalacyjnych i szafach sterowniczych w automatyce budynkowej.
• Stosowanie w obwodach sygnalizacyjnych i zasilających urządzeń elektrycznych o przekroju przewodu 6 mm².

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Przed zaciskiem należy odizolować przewód na długość odpowiadającą tulejce końcówki, a następnie za pomocą odpowiedniej praski (narzędzia zaciskowego) wykonać zaciśnięcie zgodnie z instrukcją producenta. Moment dokręcania śruby w miejscu montażu (np. listwa zaciskowa) powinien być zgodny z dokumentacją techniczną danego aparatu. Przekrój przewodu musi być dobrany do rzeczywistego obciążenia prądowego obwodu.

FAQ

• Czy końcówka KOI 6/5 PCV nadaje się do przewodów linkowych? Tak, końcówka została zaprojektowana do przewodów o przekroju 6 mm², zarówno linkowych, jak i drutowych. Należy jednak użyć odpowiednio dobranej praski, która zapewni równomierne zaciśnięcie wszystkich żył.
• Jaka jest średnica otworu montażowego? Otwór ma średnicę 5 mm (M5), co odpowiada standardowym śrubom i gwintom stosowanym w aparaturze modułowej i listwach zaciskowych.
• Czy izolacja PCV jest odporna na podwyższoną temperaturę? Izolacja PCV stosowana w końcówce zapewnia ochronę w typowych warunkach pracy instalacji elektrycznej (temperatura otoczenia do około 70°C). W aplikacjach o podwyższonej temperaturze należy zastosować końcówki z izolacją termoutwardzalną – dane konkretnego zakresu temperatury pracy znajdują się w karcie katalogowej producenta.
