Końcówka oczkowa izolowana KOI 50/12, przekrój: 50mm2, otwór pod śrubę M12 /100 | E09KO-02010105700 Ergom

Alternatywny kod produktu: KOI 50/12 (100 SZT.)

Opis i Kluczowe Cechy

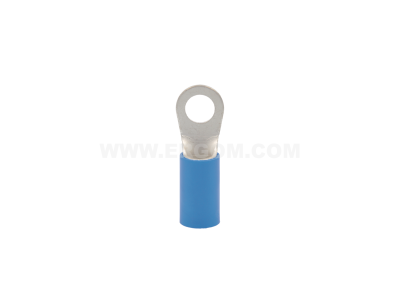

Końcówka oczkowa izolowana KOI 50/12 (symbol E09KO-02010105700) przeznaczona do zakańczania przewodów o przekroju 50 mm² i łączenia ich z innymi elementami instalacji za pomocą śruby M12. Wykonana z miedzi pokrytej cyną, z izolacją z poliamidu 6.6, zapewnia wytrzymałe i stabilne połączenie elektryczne.

• Przekrój 50 mm²: dedykowana do przewodów o dużym przekroju, umożliwia bezpieczne prowadzenie wysokich prądów bez ryzyka przegrzania połączenia.
• Otwór pod śrubę M12: standardowy rozmiar montażowy, pasuje do typowych szyn, listew zaciskowych i aparatury z gwintem M12.
• Miedź cynowana: zapewnia doskonałą przewodność elektryczną oraz odporność na korozję i utlenianie, co przedłuża żywotność połączenia.
• Izolacja z poliamidu 6.6: trwała osłona ochronna zabezpieczająca przed przypadkowym zwarciem oraz zwiększająca wytrzymałość mechaniczną końcówki.
• Montaż przez zaciskanie: prosta i powtarzalna metoda łączenia przy użyciu praski, gwarantująca stałą siłę zacisku i niską rezystancję przejścia.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących końcówek kablowych oraz posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Jakość wykonania i materiały użyte do produkcji odpowiadają standardom DIN, stosowanym w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Końcówka oczkowa KOI 50/12 znajduje szerokie zastosowanie w instalacjach przemysłowych i budynkowych, wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie przewodu z punktem przyłączeniowym.

• Przyłączanie przewodów do szyn zbiorczych i głównych listew zaciskowych w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów o przekroju 50 mm² z aparaturą modułową (wyłączniki, styczniki, rozłączniki) wyposażoną w zaciski śrubowe M12.
• Tworzenie bezpiecznych połączeń w szafach sterowniczych, zasilaczach UPS oraz układach automatyki przemysłowej.
• Wyprowadzanie przewodów ochronnych (PE) i neutralnych (N) w instalacjach z wymaganym przekrojem 50 mm².

Wskazówki Montażowe

Montaż końcówki oczkowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się o braku potencjału na przewodzie. Końcówkę należy zaciskać na przewodzie dedykowaną praską, zgodnie z zaleceniami producenta narzędzia. Przekrój przewodu musi odpowiadać nominalnemu 50 mm² – stosowanie końcówki do innych przekrojów może skutkować nieprawidłowym połączeniem. Po zaciśnięciu sprawdź wizualnie, czy izolacja poliamidowa jest nienaruszona i szczelnie przylega do przewodu. Przy łączeniu przez śrubę M12 dokręcaj momentem podanym w dokumentacji technicznej docelowego urządzenia.

FAQ

• Czy końcówka nadaje się do przewodów linkowych i wielodrutowych? Tak, końcówka KOI 50/12 jest przeznaczona do przewodów linkowych o przekroju 50 mm². Przed zaciskaniem należy starannie uformować linkę, aby wszystkie druty znalazły się w tulejce.
• Jakiego narzędzia użyć do zaciskania? Do montażu zaleca się praskę hydrauliczną lub mechaniczną z matrycami odpowiadającymi przekrojowi 50 mm². Należy stosować narzędzia zgodne z normą DIN 48083 lub równoważne.
• Czy izolacja poliamidowa jest odporna na podwyższoną temperaturę? Poliamid 6.6 charakteryzuje się dobrą odpornością termiczną – wytrzymuje temperatury pracy do około +105°C. Nie należy jednak narażać końcówki na bezpośrednie działanie otwartego płomienia ani źródeł ciepła przekraczających tę granicę.
