Końcówka oczkowa izolowana KOI 35/8 PC, przekrój: 35mm2, otwór pod śrubę M8 /100 | E09KO-02010204300 Ergom

Alternatywny kod produktu: KOI 35/8 PC (100 SZT.)

Opis i Kluczowe Cechy

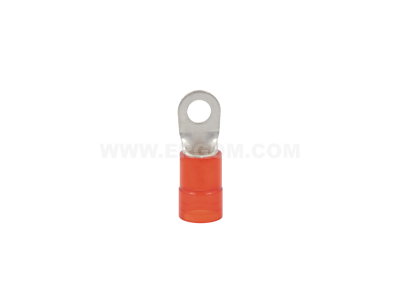

Końcówka oczkowa izolowana KOI 35/8 PC (symbol E09KO-02010204300) przeznaczona jest do zakańczania przewodów o przekroju 35 mm² i łączenia ich z elementami instalacji za pomocą śruby M8. Wykonana z miedzi pokrytej cyną, zapewnia niską rezystancję styku i odporność korozyjną, a poliwęglanowa izolacja chroni przed przypadkowym dotykiem i zwarciem. Zaciskana za pomocą praski – gwarantuje trwałe i solidne połączenie mechaniczne oraz elektryczne.

• Przekrój 35 mm²: dedykowana do przewodów o dużym przekroju, stosowanych w obwodach wymagających wysokiej obciążalności prądowej.
• Otwór pod śrubę M8: kompatybilna z powszechnie stosowanymi śrubami M8, co ułatwia montaż w typowych listwach zaciskowych, szynach i przyłączach.
• Wykonanie miedziane, cynowane: miedź zapewnia doskonałe przewodnictwo, a warstwa cyny chroni przed korozją i utlenianiem.
• Izolacja z poliwęglanu (PC): wytrzymała mechanicznie, odporna na uderzenia i wysoką temperaturę, zapobiega zwarciom i porażeniom.
• Zaciskanie praską: gwarantuje trwałe, nierozłączalne połączenie kabla z końcówką – nie wymaga lutowania ani dodatkowych elementów.

Zgodność z Normami

Końcówka oczkowa KOI 35/8 PC spełnia wymagania obowiązujących norm europejskich i oznaczeń CE. Produkt został zaprojektowany zgodnie z dobrą praktyką inżynierską oraz standardami DIN w zakresie końcówek kablowych. Ze względu na bezpieczeństwo zaleca się stosowanie wyłącznie z certyfikowanymi przewodami i urządzeniami.

Zastosowanie

Końcówka służy do trwałego zakańczania przewodów w instalacjach elektrycznych – ułatwia pewne podłączenie do szyn, aparatury modułowej, rozdzielnic czy silników.

• Zakańczanie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Przyłączanie kabli do styczników, wyłączników, odłączników oraz listew zaciskowych.
• Wykonywanie połączeń uziomowych i wyrównawczych w instalacjach ochronnych.
• Montaż w szafach sterowniczych i automatyce przemysłowej przy przewodach o przekroju 35 mm².

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po upewnieniu się, że obwód jest odłączony od napięcia. Przed zaciśnięciem należy usunąć izolację z przewodu na odpowiednią długość (zgodnie z instrukcją producenta) i zastosować praskę dostosowaną do przekroju 35 mm². Po zaciśnięciu sprawdzić wytrzymałość mechaniczną połączenia. Śrubę M8 dokręcać z momentem zgodnym z dokumentacją techniczną odbiornika. Przekrój przewodu musi być dobrany do prądu obciążenia zgodnie z obowiązującymi normami.

FAQ

• Czy końcówka KOI 35/8 PC może być używana w instalacjach przemysłowych bez dodatkowej izolacji? Tak, poliwęglanowa izolacja stanowi zabezpieczenie przed przypadkowym dotykiem. W środowiskach o podwyższonej wilgotności lub agresywnych chemicznie zaleca się jednak stosowanie dodatkowych osłon – decyzję podejmuje projektant instalacji.
• Jaki otwór montażowy ma końcówka? Otwór pod śrubę M8 (średnica 8 mm) – pasuje do standardowych połączeń śrubowych w aparaturze i szynach.
• Jakiego narzędzia użyć do zaciśnięcia? Należy stosować praskę lub szczypce zaciskowe dedykowane do końcówek miedzianych o przekroju 35 mm². Zaciśnięcie powinno być wykonane zgodnie z instrukcją narzędzia – zapewnia to powtarzalną siłę i jakość połączenia.
