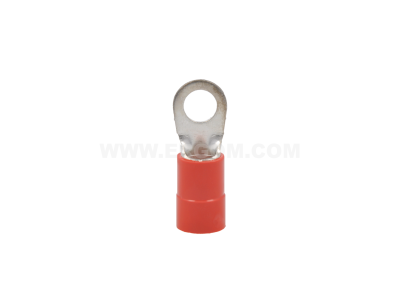

Końcówka oczkowa izolowana KOI 35/10, przekrój: 35mm2, otwór pod śrubę M10 /100 | E09KO-02010105000 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana KOI 35/10 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najbardziej wymagających połączeniach prądowych. Przeznaczona do przewodów o przekroju znamionowym 35 mm², zapewnia doskonałą przewodność elektryczną dzięki wykonaniu z wysokiej jakości miedzi elektrolitycznej. Proces cynowania galwanicznego powierzchni miedzianej skutecznie chroni element przed utlenianiem oraz korozją, co jest kluczowe dla zachowania niskiej rezystancji styku w długofalowej eksploatacji.

• Przekrój znamionowy: 35 mm², co pozwala na bezpieczne i stabilne przesyłanie wysokich natężeń prądu w instalacjach siłowych.
• Otwór pod śrubę: Rozmiar M10, idealnie dopasowany do standardowych szyn prądowych i zacisków aparatury modułowej.
• Izolacja: Wykonana z Polamidu 6.6, charakteryzującego się wysoką odpornością termiczną (od -40°C do +105°C) oraz doskonałymi właściwościami dielektrycznymi.
• Trwałość: Tulejka izolacyjna zwiększa odporność połączenia na drgania i zapobiega załamaniom żyły miedzianej przy samym zacisku.

Zgodność z Normami

Produkt został wytworzony zgodnie z rygorystycznymi standardami jakościowymi, co gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych. Zastosowanie Polamidu 6.6 jako materiału izolacyjnego zapewnia zgodność z normami palności, co jest niezbędne w szafach sterowniczych i rozdzielnicach o podwyższonym rygorze przeciwpożarowym. Cynowanie miedzi odbywa się zgodnie z normami ochrony antykorozyjnej, co wydłuża żywotność całego układu połączeniowego.

Zastosowanie

Końcówka KOI 35/10 znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce przemysłowej. Jest niezastąpiona przy zakańczaniu wielodrutowych żył miedzianych (tzw. linki), umożliwiając ich pewne przykręcenie do szyn zbiorczych, rozłączników bezpiecznikowych czy zacisków transformatorów. Dzięki izolacji poliamidowej, końcówka ta doskonale sprawdza się w miejscach, gdzie wymagana jest dodatkowa ochrona przed przypadkowym dotykiem oraz w środowiskach o zmiennej temperaturze pracy.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia elektrycznego i mechanicznego, należy przestrzegać poniższych wytycznych:

• Przygotowanie przewodu: Izolację z kabla o przekroju 35 mm² należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, by nie uszkodzić poszczególnych drucików linki.
• Zaciskanie: Montaż musi odbywać się przy użyciu profesjonalnej praski (ręcznej, hydraulicznej lub pneumatycznej) z odpowiednio dobranymi matrycami do końcówek izolowanych o przekroju 35 mm².
• Kontrola: Po zaciśnięciu należy upewnić się, że izolacja przewodu dochodzi do kołnierza izolacyjnego końcówki, a samo połączenie jest sztywne i odporne na wyrwanie.
• Moment dokręcania: Podczas montażu do śruby M10 należy stosować moment dokręcania zgodny z dokumentacją techniczną urządzenia, do którego przyłączany jest przewód.

FAQ

• Czy końcówkę KOI 35/10 można stosować do przewodów aluminiowych? Nie, końcówki miedziane cynowane są dedykowane wyłącznie do przewodów miedzianych. Do przewodów aluminiowych należy stosować specjalistyczne końcówki Al lub Al-Cu.
• Jaka jest przewaga Polamidu 6.6 nad zwykłym PVC? Polamid 6.6 posiada znacznie wyższą temperaturę topnienia, jest bardziej elastyczny i odporny na pękanie w niskich temperaturach, co czyni go lepszym wyborem dla profesjonalnych aplikacji przemysłowych.
• Czy do zaciśnięcia wystarczą zwykłe kombinerki? Absolutnie nie. Prawidłowe i bezpieczne połączenie przy przekroju 35 mm² wymaga użycia praski o odpowiednim nacisku, aby uzyskać tzw. zimny zgrzew między miedzią końcówki a żyłą przewodu.
