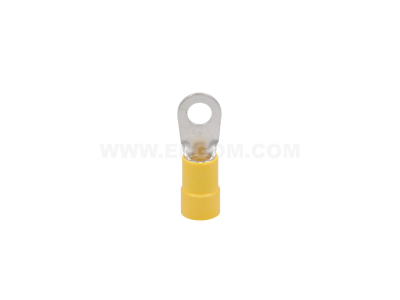

Końcówka oczkowa izolowana KOI 25/8, przekrój: 25mm2, otwór pod śrubę M8 /100 | E09KO-02010104400 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana KOI 25/8 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najbardziej wymagających połączeniach prądowych. Wykonana z wysokiej jakości miedzi elektrolitycznej, która została poddana procesowi cynowania galwanicznego, końcówka gwarantuje doskonałą przewodność elektryczną oraz podwyższoną odporność na procesy korozyjne i utlenianie. Przekrój znamionowy wynoszący 25 mm² pozwala na stabilne przesyłanie energii w obwodach o dużym obciążeniu, minimalizując straty mocy na styku.

• Materiał: Miedź cynowana galwanicznie zapewniająca optymalny styk elektryczny.
• Izolacja: Wykonana z Polamidu 6.6, charakteryzującego się wysoką odpornością termiczną i mechaniczną.
• Rozmiar oczka: Otwór pod śrubę M8 umożliwia pewny montaż do szyn prądowych i zacisków aparatury.
• Trwałość: Tulejka izolacyjna zwiększa odporność połączenia na drgania i zapobiega załamaniom żyły miedzianej.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami branżowymi, co potwierdza jego przydatność w instalacjach przemysłowych i rozdzielnicach niskiego napięcia. Zastosowanie Polamidu 6.6 jako materiału izolacyjnego wpisuje się w normy dotyczące bezpieczeństwa przeciwpożarowego (klasa palności) oraz wytrzymałości dielektrycznej. Końcówki ERGOM serii KOI są regularnie poddawane testom wytrzymałościowym, co gwarantuje powtarzalność parametrów technicznych w każdej partii produkcyjnej.

Zastosowanie

Końcówka KOI 25/8 znajduje szerokie zastosowanie w sektorze elektroenergetyki oraz automatyki przemysłowej. Jest idealnym rozwiązaniem do zakańczania wielodrutowych przewodów miedzianych (tzw. linki) i łączenia ich z elementami instalacji takimi jak szyny zbiorcze, rozłączniki bezpiecznikowe, styczniki czy zaciski transformatorów. Dzięki otworowi pod śrubę M8, końcówka ta jest standardowym wyborem przy budowie szaf sterowniczych oraz w systemach zasilania awaryjnego UPS, gdzie niezawodność styku jest krytyczna dla ciągłości pracy systemów.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia i pełne bezpieczeństwo eksploatacji, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 25 mm² należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, by nie uszkodzić poszczególnych drucików linki.
• Zaciskanie: Montaż musi odbywać się przy użyciu profesjonalnej praski (ręcznej, hydraulicznej lub pneumatycznej) z odpowiednio dobranymi matrycami do końcówek izolowanych o przekroju 25 mm².
• Kontrola: Po zaciśnięciu należy upewnić się, że izolacja przewodu dochodzi do kołnierza izolacyjnego końcówki, a samo połączenie jest sztywne i odporne na wyrwanie.
• Moment dokręcania: Podczas montażu do zacisku śrubowego M8 należy stosować moment dokręcania zgodny z dokumentacją techniczną urządzenia docelowego.

FAQ

1. Czy końcówkę KOI 25/8 można stosować do przewodów aluminiowych?
Nie, końcówki miedziane cynowane serii KOI są przeznaczone wyłącznie do zakańczania przewodów miedzianych. Łączenie miedzi z aluminium bez odpowiednich przekładek bimetalicznych może prowadzić do korozji elektrochemicznej.

2. Jaka jest przewaga izolacji z Polamidu 6.6 nad standardowym PVC?
Polamid 6.6 posiada wyższą temperaturę topnienia oraz lepszą odporność na przebicia elektryczne i uszkodzenia mechaniczne, co jest kluczowe w trudnych warunkach przemysłowych.

3. Czy do zaciśnięcia tej końcówki wystarczą zwykłe kombinerki?
Zdecydowanie nie. Prawidłowe i bezpieczne połączenie elektryczne przy przekroju 25 mm² wymaga użycia dedykowanej praski, która zapewni odpowiednią siłę nacisku i trwałą deformację tulejki na żyle przewodu.
