Końcówka oczkowa izolowana KOI 25/6 PC, przekrój: 25mm2, otwór pod śrubę M6 /100 | E09KO-02010203700 Ergom

Alternatywny kod produktu: KOI 25/6 PC (100 SZT.)

Opis i Kluczowe Cechy

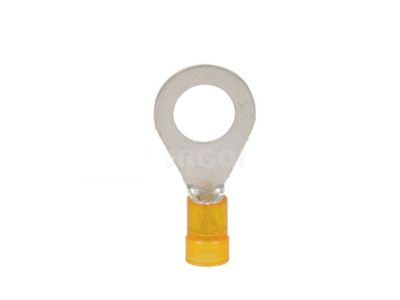

Końcówka oczkowa izolowana KOI 25/6 PC (symbol E09KO-02010203700) to element służący do trwałego i bezpiecznego zakańczania przewodów o przekroju 25 mm². Wyposażona w otwór montażowy M6, umożliwia łączenie przewodu z szyną, listwą zaciskową lub innym elementem instalacji. Wykonana z miedzi cynowanej, zapewnia bardzo dobrą przewodność i odporność korozyjną, a izolacja z poliwęglanu gwarantuje ochronę przed przypadkowym dotykiem i zwarciem.

• Przekrój przewodu 25 mm²: dedykowana do przewodów o dużym przekroju, stosowanych w obwodach głównych i zasilających – zapewnia pewne i trwałe połączenie bez ryzyka poluzowania.
• Otwór montażowy M6: uniwersalny rozmiar otworu pasujący do standardowych śrub i szyn zbiorczych – ułatwia szybki i pewny montaż w rozdzielnicach i szafach sterowniczych.
• Miedź cynowana: połączenie wysokiej przewodności elektrycznej miedzi z ochronną warstwą cyny zabezpiecza przed korozją i utlenianiem, co przedłuża żywotność połączenia w zmiennych warunkach.
• Izolacja z poliwęglanu (PC): tworzywo o dużej wytrzymałości mechanicznej i odporności termicznej – chroni przed zwarciem oraz przypadkowym kontaktem, zwiększając bezpieczeństwo użytkowania.
• Montaż przez zaciskanie: końcówka zaprojektowana do zaciskania za pomocą odpowiedniej praski – gwarantuje stałą siłę docisku i powtarzalną jakość połączenia.

Zgodność z Normami

Końcówka oczkowa KOI 25/6 PC została wyprodukowana zgodnie z obowiązującymi normami europejskimi (seria EN) oraz standardem DIN dotyczącym końcówek kablowych. Posiada oznakowanie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności obowiązujących na rynku Unii Europejskiej.

Zastosowanie

Końcówka przeznaczona jest do profesjonalnego zakańczania przewodów w instalacjach elektrycznych niskiego napięcia. Sprawdza się wszędzie tam, gdzie wymagane jest solidne i odporne na wibracje połączenie przewodu z elementem montażowym.

• Zakańczanie przewodów w rozdzielnicach głównych i podrozdzielnicach – przyłączenie do szyn zbiorczych lub listew zaciskowych.
• Montaż w szafach sterowniczych i automatyce przemysłowej – łączenie przewodów zasilających z aparaturą modułową (styczniki, wyłączniki).
• Instalacje w energetyce i infrastrukturze technicznej – przyłącza do transformatorów, silników i innych odbiorników o dużym poborze prądu.
• W pracach serwisowych i modernizacyjnych – szybkie wykonanie trwałego połączenia z zachowaniem izolacji końcówki.

Wskazówki Montażowe

Montaż końcówki oczkowej może być wykonywany wyłącznie przez osoby posiadające kwalifikacje SEP oraz uprawnienia do prac elektroinstalacyjnych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie i upewnij się, że nie może zostać przypadkowo załączone.

• Dobierz końcówkę do rzeczywistego przekroju przewodu – stosuj przekrój 25 mm².
• Zdejmij izolację z przewodu na długość odpowiadającą tulejce końcówki (zgodnie z zaleceniami producenta).
• Umieść przewód w tulejce i wykonaj zaciskanie przy użyciu praski z odpowiednią matrycą (zalecany moment docisku podany w dokumentacji narzędzia).
• Po zaciśnięciu sprawdź wizualnie poprawność połączenia – izolacja z poliwęglanu powinna szczelnie przylegać do przewodu, a tulejka nie może być pęknięta.
• Dokręć śrubę montażową momentem podanym przez producenta aparatu (typowy zakres: 2-4 Nm dla M6). Przekrój przewodu dobierz do obciążalności prądowej.

FAQ

• Czy końcówka wymaga specjalnego narzędzia do montażu? Tak, do prawidłowego zamocowania końcówki na przewodzie należy użyć praski ręcznej lub hydraulicznej z matrycą dostosowaną do przekroju 25 mm². Zaciskanie szczypcami uniwersalnymi grozi trwałym uszkodzeniem izolacji i utratą parametrów połączenia.
• Jaki materiał zastosowano na izolację? Izolacja wykonana jest z poliwęglanu (PC) – tworzywa odpornego mechanicznie, o dobrej stabilności termicznej i właściwościach elektroizolacyjnych. Nie zawiera halogenów.
• Czy końcówka nadaje się do pracy na zewnątrz w warunkach zwiększonej wilgotności? Końcówka nie ma określonego stopnia ochrony IP. Przeznaczona jest do montażu wewnątrz rozdzielnic i szaf sterowniczych, w suchych pomieszczeniach. W środowisku wilgotnym należy dodatkowo zabezpieczyć połączenie przed korozją.
