Końcówka oczkowa izolowana KOI 25/5, przekrój: 25mm2, otwór pod śrubę M5 /100 | E09KO-02010104200 Ergom

Alternatywny kod produktu: KOI 25/5 (100 SZT.)

Opis i Kluczowe Cechy

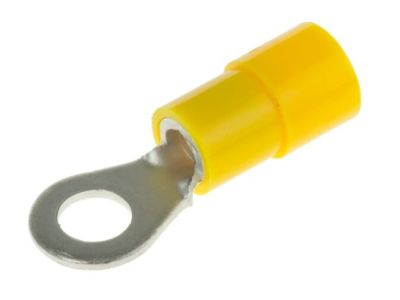

Końcówka oczkowa izolowana KOI 25/5 (symbol E09KO-02010104200) przeznaczona do zakańczania przewodów o przekroju 25 mm² i łączenia ich z elementami instalacji za pomocą śruby M5. Wykonana z miedzi cynowanej, co zapewnia niską rezystancję styku i odporność na korozję, oraz izolowana poliamidem 6.6, który chroni przed przypadkowym zwarciem. Montaż przez zaciśnięcie praską gwarantuje trwałe i pewne połączenie mechaniczne i elektryczne.

• Przekrój przewodu 25 mm²: umożliwia bezpieczne podłączenie przewodów o dużym przekroju w instalacach o znacznym obciążeniu prądowym.
• Otwór pod śrubę M5: pasuje do standardowych zacisków i szyn przyłączeniowych, ułatwiając szybki i pewny montaż.
• Miedź cynowana: zapewnia doskonałe przewodnictwo elektryczne oraz odporność na utlenianie, co przedłuża żywotność połączenia.
• Izolacja z poliamidu 6.6: stanowi barierę ochronną przed przypadkowym dotykiem i zwarciem, zwiększając bezpieczeństwo eksploatacji.
• Montaż przez zaciskanie: gwarantuje powtarzalną siłę zaciągu i trwałość mechaniczną połączenia przy użyciu odpowiedniej praski.

Zgodność z Normami

Końcówka została zaprojektowana i wyprodukowana zgodnie z ogólnie obowiązującymi europejskimi normami bezpieczeństwa oraz posiada oznakowanie CE. Materiały i wykonanie odpowiadają standardom DIN dla końcówek do przewodów miedzianych. Stosowanie zgodnie z przeznaczeniem zapewnia bezpieczne użytkowanie w instalacjach niskiego napięcia.

Zastosowanie

Końcówka oczkowa KOI 25/5 znajduje zastosowanie wszędzie tam, gdzie konieczne jest trwałe i pewne połączenie przewodu z zaciskiem śrubowym. Dzięki izolowanemu oczku nadaje się do montażu w rozdzielnicach, puszkach elektrycznych i na szynach przyłączeniowych.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielniach – bezpieczne przyłączanie przewodów o dużym przekroju do zacisków aparatury.
• Montaż w puszkach przyłączeniowych – trwałe zakończenie przewodów przed podłączeniem do odbiorników.
• Instalacje przemysłowe i maszynowe – pewne połączenie w wibrujących i obciążonych mechanicznie środowiskach.
• Systemy automatyki i sterowania – szybkie i powtarzalne przyłączanie przewodów do listew zaciskowych lub styczników.

Wskazówki Montażowe

Montaż końcówki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie. Do zaciskania używać praski zalecanej przez producenta, z matrycą dopasowaną do przekroju 25 mm². Siła zaciągu oraz moment dokręcania śruby (w przypadku mocowania do zacisku) muszą być zgodne z dokumentacją techniczną. Przekrój przewodu powinien być dobrany do obciążenia prądowego instalacji. Po zaciśnięciu sprawdzić wytrzymałość mechaniczną i ciągłość elektryczną połączenia.

FAQ

• Czy końcówka nadaje się do przewodów linkowych? Tak, końcówka KOI 25/5 jest przeznaczona do zaciskania zarówno przewodów linkowych, jak i drutowych o przekroju 25 mm². Przed montażem należy zdjąć izolację z przewodu na odpowiednią długość.
• Jaki kolor ma izolacja? Izolacja z poliamidu 6.6 jest zazwyczaj barwiona na czerwony kolor (oznaczenie przekroju 25 mm² zgodnie z branżowym standardem), jednak w razie wątpliwości prosimy o sprawdzenie na produkcie lub w dokumentacji.
• Czy można ją montować za pomocą zwykłych szczypiec? Nie, do prawidłowego i trwałego zaciśnięcia niezbędna jest praska z odpowiednią matrycą (np. ręczna lub hydrauliczna). Użycie nieodpowiedniego narzędzia może spowodować słaby styk i ryzyko przegrzania.
