Końcówka oczkowa izolowana KOI 25/10 PC, przekrój: 25mm2, otwór pod śrubę M10 /100 | E09KO-02010203900 Ergom

Alternatywny kod produktu: KOI 25/10 PC (100 SZT.)

Opis i Kluczowe Cechy

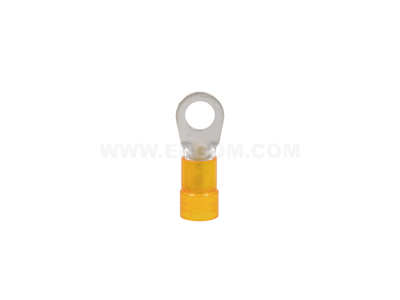

Końcówka oczkowa izolowana KOI 25/10 PC (symbol E09KO-02010203900) to element służący do zakończania przewodów o przekroju 25 mm² i łączenia ich z innymi częściami instalacji za pomocą śruby M10. Wykonana z miedzi cynowanej zapewnia niską rezystancję styku oraz odporność korozyjną, a izolacja poliwęglanowa (PC) gwarantuje bezpieczeństwo użytkowania. Przeznaczona do zaciskania przy użyciu praski – gwarantuje trwałe i pewne połączenie mechaniczne i elektryczne.

• Przekrój 25 mm²: dedykowana do przewodów o dużym przekroju – umożliwia przesyłanie prądów roboczych bez ryzyka przegrzania w miejscu połączenia.
• Otwór montażowy M10: kompatybilny z typowymi śrubami zaciskowymi stosowanymi w rozdzielnicach, szynach zbiorczych i aparaturze modułowej.
• Miedź cynowana: wysoka przewodność elektryczna oraz ochrona przed korozją – wydłuża żywotność połączenia.
• Izolacja z poliwęglanu (PC): wytrzymała mechanicznie i termicznie, chroni przed przypadkowym zwarciem i ułatwia bezpieczne operowanie.
• Zaciskanie praską: technologia łączenia zapewniająca powtarzalną jakość i niską rezystancję przejścia – minimalizuje straty mocy.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich dotyczących końcówek kablowych stosowanych w instalacjach elektrycznych. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami.

Zastosowanie

Końcówka oczkowa izolowana KOI 25/10 PC znajduje zastosowanie wszędzie tam, gdzie potrzebne jest pewne i trwałe zakończenie przewodu o przekroju 25 mm² w celu podłączenia do szyn, listw zaciskowych lub aparatury.

• Łączenie przewodów z szynami zbiorczymi w rozdzielnicach głównych i podrozdzielnicach.
• Przyłączanie styczników, wyłączników i innych urządzeń modułowych w szafach sterowniczych.
• Wykonywanie połączeń w instalacjach siłowych i sterowniczych w przemyśle oraz automatyce budynkowej.
• Zakończanie kabli w układach fotowoltaicznych, maszynach i urządzeniach elektrycznych.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (minimum do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od obwodu. Końcówkę zaciskać na przygotowanym (oczyszczonym i ewentualnie ocynowanym) przewodzie za pomocą praski mechanicznej lub hydraulicznej dostosowanej do przekroju 25 mm², zgodnie z zaleceniami producenta narzędzia. Po zaciśnięciu sprawdzić wytrzymałość mechaniczną połączenia – końcówka nie powinna przesuwać się po kablu. Przekrój przewodu musi odpowiadać przekrojowi końcówki (25 mm²).

FAQ

• Czy końcówka nadaje się do przewodów wielodrutowych? Tak, jest przeznaczona zarówno do przewodów jednodrutowych (DR), jak i wielodrutowych (LgY). Przy przewodach wielodrutowych zaleca się dodatkowe ocynowanie końcówki kabla przed zaciskaniem, aby uniknąć rozwarstwienia.
• Jaki stopień ochrony zapewnia izolacja poliwęglanowa? Izolacja chroni przed przypadkowym dotykiem części pod napięciem, jednak nie określa się dla niej stopnia ochrony IP w rozumieniu norm obudów. W typowych warunkach montażu wewnątrz rozdzielnicy IP20 wystarcza do bezpiecznej eksploatacji.
• Czy do montażu wymagana jest specjalna praska? Do przekroju 25 mm² można stosować praski ręczne (zamknięte lub otwarte) albo hydrauliczne. Ważne, aby matryca była dobrana do rozmiaru końcówki – zaleca się narzędzie zgodne z normą DIN 46267 lub równoważną.
