Końcówka oczkowa izolowana KOI 16/8, przekrój: 16mm2, otwór pod śrubę M8 /10 | E09KO-02010103902 Ergom

Alternatywny kod produktu: KOI 16/8 (10 SZT.)

Opis i Kluczowe Cechy

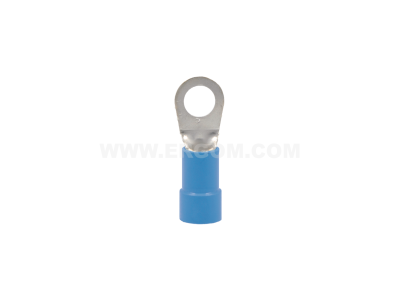

Końcówka oczkowa izolowana KOI 16/8 (symbol E09KO-02010103902) to profesjonalne złącze do zakańczania przewodów o przekroju 16 mm² z otworem montażowym M8. Wykonana z miedzi cynowanej zapewnia doskonałe przewodnictwo i odporność korozyjną, a izolacja z poliwęglanu gwarantuje bezpieczeństwo i trwałość połączenia. Zastosowanie praski do zaciśnięcia końcówki na przewodzie daje wytrzymałe i pewne połączenie elektryczne.

• Przekrój przewodu 16 mm²: dedykowana do przewodów o dużym przekroju, stosowanych w obwodach siłowych i rozdzielnicach głównych.
• Otwór M8 (średnica 8 mm): pasuje do śrub i zacisków o średnicy 8 mm, co ułatwia montaż na szynach, listwach zaciskowych i aparaturze.
• Miedź cynowana: wysoka przewodność elektryczna i ochrona przed utlenianiem, co przedłuża żywotność połączenia i zapewnia niską rezystancję przejścia.
• Izolacja z poliwęglanu: odporna na uderzenia, wysokie temperatury i czynniki chemiczne, dodatkowo zabezpiecza przed przypadkowym zwarciem.
• Montż przez zaciśnięcie praską: gwarantuje powtarzalność i odpowiednią siłę docisku, co eliminuje ryzyko poluzowania połączenia w czasie eksploatacji.

Zgodność z Normami

Końcówka oczkowa KOI 16/8 spełnia wymagania ogólnych norm europejskich dla złączek kablowych (IEC/EN 60947-1) oraz posiada oznaczenie CE. Wykonanie z miedzi cynowanej i izolacji poliwęglanowej gwarantuje zgodność z wymogami stawianymi w instalacjach niskiego napięcia.

Zastosowanie

Końcówka oczkowa przeznaczona jest do trwałego zakańczania przewodów i tworzenia połączeń z zaciskami śrubowymi w różnych miejscach instalacji elektrycznej.

• Podłączanie przewodów do szyn zbiorczych i rozdzielnic głównych w budynkach przemysłowych i mieszkalnych.
• Łączenie przewodów z zaciskami aparatury modułowej (wyłączników, styczników) w szafach sterowniczych.
• Tworzenie bezpiecznych połączeń w instalacjach fotowoltaicznych, maszynowych i energetycznych.
• Stosowanie w węzłach uziemiających oraz przyłączach ochronnych w instalacjach niskiego napięcia.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie jest pod napięciem. Do zaciśnięcia końcówki używaj atestowanej praski z odpowiednią matrycą dostosowaną do przekroju 16 mm². Odizoluj przewód na długość odpowiadającą długości tulejki (zgodnie z danymi producenta), nałóż końcówkę i wykonaj pełne zaciśnięcie. Po montażu sprawdź mechaniczne osadzenie końcówki na przewodzie. Dobór przekroju przewodu musi być zgodny z obciążalnością prądową obwodu.

FAQ

• Jaki przekrój przewodu mogę stosować z tą końcówką? Końcówka KOI 16/8 jest dedykowana do przewodów o przekroju 16 mm². Stosowanie przewodów o innym przekroju może prowadzić do nieprawidłowego zaciśnięcia i zwiększenia rezystancji połączenia.
• Jaka jest średnica otworu montażowego? Otwór ma średnicę 8 mm (M8). Pasuje do śrub i wkrętów o średnicy gwintu 8 mm, co umożliwia montaż na standardowych zaciskach śrubowych w rozdzielnicach i aparaturze.
• Czy końcówka wymaga dodatkowej izolacji po zaciśnięciu? Nie, końcówka posiada fabryczną izolację z poliwęglanu, która otacza część tulejki i część oczka. Po prawidłowym zaciśnięciu izolacja pozostaje nienaruszona i zapewnia ochronę przed dotykiem oraz zwarciem. Nie należy usuwać ani uszkadzać izolacji.
