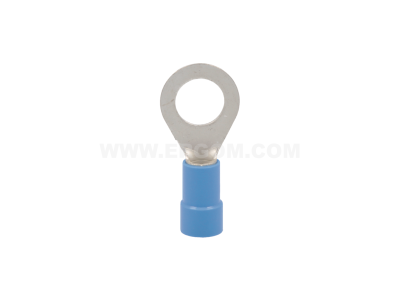

Końcówka oczkowa izolowana KOI 16/12, przekrój: 16mm2, otwór pod śrubę M12 /100 | E09KO-02010104100 Ergom

Alternatywny kod produktu: KOI 16/12 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana KOI 16/12 (symbol E09KO-02010104100) służy do trwałego i pewnego zakańczania przewodów elektrycznych o przekroju 16 mm². Dzięki miedzianej cynowanej rurce i izolacji z poliamidu 6.6 zapewnia niską rezystancję połączenia oraz ochronę przed przypadkowym zwarciem. Otwór pod śrubę M12 umożliwia łatwe mocowanie do listew zaciskowych lub szyn.

• Przekrój 16 mm²: dedykowana do przewodów o dużym przekroju – gwarantuje wysoką obciążalność prądową i minimalne straty.
• Otwór M12: pasuje do śrub i szpilek M12, co upraszcza montaż w typowych rozdzielnicach i szafach sterowniczych.
• Miedź cynowana: odporna na korozję i utlenianie, zapewnia długotrwałe niskie przejście elektryczne.
• Izolacja poliamid 6.6: wytrzymała termicznie i mechanicznie, chroni przed przetarciem i przypadkowym dotykiem.
• Zaciskanie praską: montaż wymaga profesjonalnej praski – połączenie jest trwałe i odporne na drgania.

Zgodność z Normami

Końcówka KOI 16/12 jest zgodna z ogólnymi wymaganiami europejskich norm dotyczących złączek kablowych oraz posiada oznaczenie CE. Jej konstrukcja i materiały spełniają standardy stosowane w instalacjach niskiego napięcia.

Zastosowanie

Końcówka oczkowa izolowana znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe zakończenie przewodów – w rozdzielnicach, szafach sterowniczych, przyłączaniu silników czy urządzeń przemysłowych.

• Zakańczanie przewodów w głównych obwodach zasilania – np. w polach rozdzielnic głównych.
• Łączenie przewodów ochronnych PE i PEN z szyną uziemiającą.
• Przyłączanie odbiorników dużej mocy (silniki, grzejniki) do listew zaciskowych.
• Prace instalacyjne w automatyce przemysłowej i budynkowej – wszędzie, gdzie potrzebna jest izolowana końcówka oczkowa.

Wskazówki Montażowe

Montaż końcówki może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Należy dobrać odpowiednią praskę do przekroju 16 mm² i zacisnąć rurkę zgodnie z instrukcją producenta (siła zacisku i narzędzie). Przewód powinien być wcześniej odizolowany na odpowiednią długość. Po zaciśnięciu sprawdzić wizualnie poprawność połączenia – izolacja musi całkowicie pokrywać rurkę. Końcówkę mocować śrubą M12 z momentem dokręcania właściwym dla danego połączenia.

FAQ

• Czy końcówka nadaje się do przewodów linkowych? Tak, końcówka KOI 16/12 jest przeznaczona zarówno do przewodów jednożyłowych, jak i linkowych o przekroju 16 mm². W przypadku linki zaleca się użycie odpowiedniej praski z wykrojnikiem.
• Jaki rodzaj izolacji zastosowano? Izolacja wykonana jest z poliamidu 6.6 (PA6.6), który charakteryzuje się wysoką wytrzymałością mechaniczną i odpornością na temperaturę do ok. 100°C ciągłej pracy (wartość typowa dla materiału, nie podana w karcie – proszę potwierdzić w dokumentacji).
• Czy otwór M12 pasuje wyłącznie do śrub M12? Tak, otwór jest przeznaczony dla śrub i szpilek o średnicy 12 mm. Należy stosować podkładki i nakrętki zgodne z normami.
