Końcówka oczkowa izolowana KOI 120/10, przekrój: 120mm2, otwór pod śrubę M10 /50 | E09KO-02010107000 Ergom

Alternatywny kod produktu: KOI 120/10 (50 SZT.)

Opis i Kluczowe Cechy

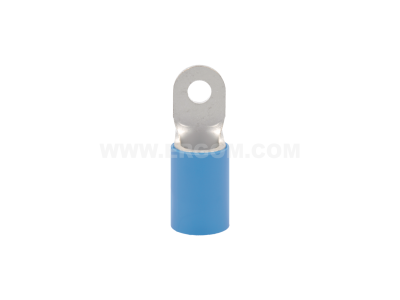

Końcówka oczkowa izolowana KOI 120/10 (symbol E09KO-02010107000) przeznaczona jest do trwałego i pewnego zakańczania przewodów o przekroju 120 mm². Wykonana z miedzi cynowanej z izolacją z poliamidu 6.6, zapewnia niską rezystancję styku oraz ochronę przed przypadkowym zwarciem. Otwór M10 umożliwia łatwe mocowanie do szyn zbiorczych, zacisków aparatury lub listew przyłączeniowych.

• Przekrój przewodu 120 mm²: dedykowana do przewodów o dużym przekroju, stosowanych w obwodach głównych i zasilających – gwarantuje odpowiednią obciążalność prądową i niskie straty mocy.
• Otwór pod śrubę M10: uniwersalny wymiar montażowy, pasujący do najpopularniejszych szyn, styków i zacisków w rozdzielnicach oraz szafach sterowniczych.
• Miedź cynowana: odporna na korozję i utlenianie, zapewnia stabilne parametry elektryczne przez cały okres eksploatacji.
• Izolacja z poliamidu 6.6: wytrzymała mechanicznie i termicznie, zabezpiecza przed przypadkowym dotknięciem części przewodzących oraz zwarciem.
• Montż przez zaciskanie (praską): trwałe i powtarzalne połączenie – wystarczy odpowiednia praska i matryca, aby uzyskać zgodność z normami.

Zgodność z Normami

Końcówka została zaprojektowana zgodnie z obowiązującymi europejskimi standardami dla końcówek kablowych. Posiada oznaczenie CE. Stosowanie zgodne z instrukcją producenta oraz zasady sztuki instalatorskiej gwarantują niezawodność połączenia.

Zastosowanie

Końcówka oczkowa KOI 120/10 znajduje szerokie zastosowanie w instalacjach elektrycznych niskiego napięcia, gdzie wymagane jest trwałe i bezpieczne zakończenie przewodów oraz przyłączenie do szyn lub zacisków.

• Zakańczanie przewodów w rozdzielnicach głównych i podrozdzielniach.
• Przyłączanie przewodów do szyn zbiorczych, transformatorów, bezpieczników i wyłączników głównych.
• Montaż w szafach sterowniczych i zasilających automatyki przemysłowej (PLC, styczniki, przekaźniki).
• W instalacjach fotowoltaicznych, UPS-ów i innych systemów wymagających wysokiej niezawodności połączeń.

Wskazówki Montażowe

Montaż końcówki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przed zaciskaniem należy odizolować przewód na długość zgodną z instrukcją końcówki, a następnie użyć odpowiedniej praski z matrycą dobraną do przekroju 120 mm². Po zaciśnięciu sprawdzić mechaniczne trzymanie oraz brak uszkodzeń izolacji. Moment dokręcania śruby mocującej – zgodnie z dokumentacją producenta aparatu, do którego przyłączana jest końcówka. Przekrój przewodu musi być dobrany do prądu obciążenia i zabezpieczeń nadprądowych.

FAQ

• Czy końcówka KOI 120/10 nadaje się do przewodów aluminiowych? Końcówka jest przeznaczona do przewodów miedzianych. Do przewodów aluminiowych należy stosować specjalne końcówki aluminiowe lub bimetaliczne.
• Jaki otwór montażowy ma końcówka? Otwór pod śrubę wynosi M10 (średnica 10 mm). Pasuje do standardowych śrub i szyn z otworami M10 lub gwintami M10.
• Czy izolacja poliamidowa jest odporna na wysoką temperaturę? Poliamid 6.6 wytrzymuje temperatury pracy do ok. 80–100°C (długotrwale) i krótkotrwale wyższe. W typowych warunkach instalacyjnych nie ulega uszkodzeniu. Szczegółowe dane temperaturowe dostępne są w karcie technicznej produktu.
