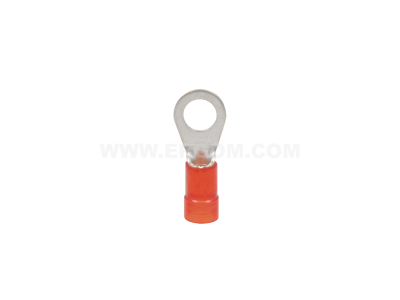

Końcówka oczkowa izolowana KOI 10/8 PC, przekrój: 10mm2, otwór pod śrubę M8 (opak 100szt) | E09KO-02010202800 Ergom

Alternatywny kod produktu: KOI 10/8 PC (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana KOI 10/8 (symbol E09KO-02010202800) przeznaczona jest do zakańczania przewodów o przekroju 10 mm² i łączenia ich z zaciskami śrubowymi M8. Wykonana z miedzi cynowanej, pokryta izolacją z poliwęglanu, zapewnia trwałość i bezpieczeństwo połączenia. Produkt pakowany w opakowania po 100 sztuk, co ułatwia prowadzenie większych instalacji.

• Przekrój przewodu 10 mm²: dedykowana do przewodów o znacznym przekroju, stosowanych w obwodach zasilających i przyłączach urządzeń.
• Otwór pod śrubę M8: umożliwia pewne mocowanie do zacisków śrubowych o średnicy 8 mm, typowych w rozdzielnicach i szafach sterowniczych.
• Miedź cynowana: wysoka przewodność elektryczna oraz odporność na korozję, co gwarantuje długotrwałe i niezawodne połączenie.
• Izolacja z poliwęglanu: zabezpiecza przed przypadkowym dotykiem oraz uszkodzeniami mechanicznymi, podnosi bezpieczeństwo eksploatacji.
• Opakowanie 100 sztuk: ekonomiczne i wygodne dla instalatorów wykonujących wiele zakończeń na budowie lub w serwisie.

Zgodność z Normami

Końcówka oczkowa KOI 10/8 została zaprojektowana zgodnie z ogólnie przyjętymi standardami branżowymi (normy DIN oraz wymagania CE). Wykonanie z miedzi cynowanej i izolacja z poliwęglanu odpowiadają wymogom stawianym elementom instalacji niskiego napięcia. Dla uzyskania pełnej zgodności z daną normą należy stosować w połączeniu z odpowiednimi narzędziami zaciskowymi.

Zastosowanie

Końcówka oczkowa izolowana KOI 10/8 znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i bezpieczne zakończenie przewodu pod zacisk śrubowy M8.

• W rozdzielnicach elektrycznych – do przyłączania przewodów głównych i odgałęzień.
• W szafach sterowniczych – do podłączania zasilania styczników, przełączników, przekaźników.
• W instalacjach przemysłowych i energetycznych – przy łączeniu kabli z szynami zbiorczymi lub aparaturą modułową.
• W przyłączach urządzeń – jako trwałe zakończenie przewodów w maszynach i instalacjach automatyki.

Wskazówki Montażowe

Montaż końcówki oczkowej należy wykonywać wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, przy odłączonym napięciu. Przed zaciśnięciem: usuń izolację z przewodu na odpowiednią długość, nasuń końcówkę i zaciśnij przy użyciu dedykowanej praski (zalecane narzędzie z matrycą odpowiednią dla przekroju 10 mm²). Moment docisku oraz dobór narzędzia powinny być zgodne z zaleceniami producenta praski. Przekrój przewodu musi odpowiadać parametrom końcówki (10 mm²). Po zaciśnięciu sprawdź mechaniczne trzymanie i ciągłość izolacji.

FAQ

• Jak dobrać końcówkę oczkową do przewodu? Przekrój przewodu (10 mm²) i średnica otworu (M8) muszą być zgodne z oznaczeniem końcówki. Dla innych przekrojów należy dobrać odpowiedni model z tej samej serii.
• Czy końcówka nadaje się do przewodów linkowych? Tak, końcówka KOI 10/8 jest przeznaczona do przewodów miedzianych linkowych o przekroju 10 mm². Przed zaciśnięciem należy odizolować przewód na długość tulejki.
• Jakie narzędzie do zaciskania jest zalecane? Należy użyć praski ręcznej lub hydraulicznej z matrycą dostosowaną do średnicy tulejki dla 10 mm². Nie wolno stosować narzędzi uniwersalnych bez kalibracji – gwarantuje to pewne i powtarzalne połączenie.
