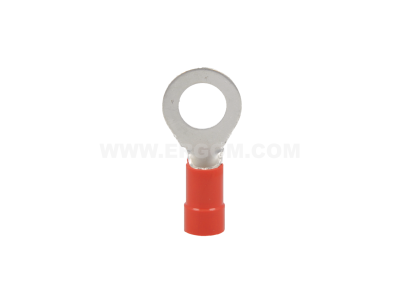

Końcówka oczkowa izolowana KOI 10/10, przekrój: 10mm2, otwór pod śrubę M10 | E09KO-02010103502 Ergom

Alternatywny kod produktu: KOI 10/10 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana KOI 10/10 (symbol E09KO-02010103502) to element łączeniowy przeznaczony do zaciskania na przewodzie o przekroju 10 mm². Otwór pod śrubę M10 umożliwia pewne przykręcenie do szyny, listwy zaciskowej lub innego odbiornika. Izolacja z tworzywa zapewnia ochronę przed przypadkowym zwarciem i podwyższa bezpieczeństwo eksploatacji.

• Przekrój 10 mm²: optymalny dla przewodów o średnim przekroju – gwarantuje niską rezystancję styku i wytrzymałość mechaniczną przy typowych obciążeniach instalacji.
• Otwór M10: pasuje do standardowych śrub M10, umożliwia szybki i stabilny montaż na szynach, zaciskach lub aparatach.
• Izolacja z tworzywa: zapobiega zwarciom do obudowy lub sąsiednich elementów, zwiększa odporność na wilgoć i zabrudzenia.
• Konstrukcja oczkowa: ułatwia wielokrotny demontaż i ponowny montaż bez uszkodzenia przewodu – idealna w miejscach wymagających czasowego odłączania.
• Zgodność z wymiarami DIN: wykonana w standardowych wymiarach, co zapewnia kompatybilność z typowymi narzędziami do zaciskania.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Zapewnia bezpieczne łączenie przewodów w instalacjach niskiego napięcia zgodnie z dobrą praktyką inżynierską i wymogami standardu DIN dla końcówek oczkowych izolowanych.

Zastosowanie

Końcówki oczkowe izolowane znajdują szerokie zastosowanie w rozdzielnicach, szafach sterowniczych oraz przy podłączaniu odbiorników końcowych. Ich główne role to:

• Łączenie przewodów z szyną zbiorczą lub listwą zaciskową w rozdzielnicach głównych i podrozdzielnicach.
• Podłączanie przewodów ochronnych (PE) i neutralnych (N) do zacisków uziemiających w instalacjach TN-S, TN-C-S.
• Przykręcanie przewodów do aparatów elektrycznych (styczniki, wyłączniki, przełączniki) wyposażonych w śruby M10.
• Wykonywanie bezpiecznych połączeń w szynoprzewodach i systemach szybkiego montażu.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Do zaciskania używać odpowiednich narzędzi (zaciskarki) przystosowanych do przekroju 10 mm². Moment dokręcania śruby M10 – zgodnie z dokumentacją techniczną producenta (zalecany zakres 6–10 Nm w zależności od wykonania). Przekrój przewodu musi odpowiadać 10 mm². Po zaciśnięciu sprawdzić wytrzymałość mechaniczną połączenia – końcówka nie powinna się przesuwać.

FAQ

• Czy końcówka jest izolowana na całej długości? Tak, izolacja obejmuje oczko oraz część tulejki. Miejsce zacisku na przewodzie pozostaje odizolowane, co jest standardem dla tego typu produktów.
• Jaki otwór pod śrubę ma ta końcówka? Średnica otworu to 10 mm (M10). Należy stosować śruby z gwintem M10 i podkładką odpowiednią do danego zastosowania.
• Czy można ją stosować na przewodzie aluminiowym? Końcówka oczkowa izolowana KOI 10/10 jest typowo przystosowana do przewodów miedzianych. W przypadku aluminium należy sprawdzić zgodność materiałową oraz stosować pastę antyoksydacyjną – zaleca się konsultację z producentem.
