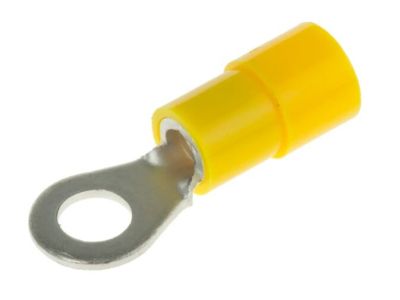

Końcówka oczkowa izolowana KOI 0,5/2, przekrój: 0,5mm2, otwór pod śrubę M2 (opak 25szt) | E09KO-02010100103 Ergom

Alternatywny kod produktu: KOI 0,5/2 (25 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana KOI 0,5/2 (symbol E09KO-02010100103) służy do trwałego i bezpiecznego łączenia przewodów o przekroju 0,5 mm2 z zaciskami śrubowymi M2. Dzięki izolowanej tulejce eliminuje ryzyko zwarć i zapewnia estetyczne wykończenie połączenia. Opakowanie zawiera 25 sztuk – wygodne do realizacji nawet większej liczby połączeń w szafach sterowniczych czy rozdzielnicach.

• Przekrój przewodu 0,5 mm²: dedykowany do cienkich przewodów sygnałowych i sterowniczych, gwarantuje pewne połączenie bez ryzyka uszkodzenia żyły.
• Otwór pod śrubę M2: umożliwia montaż na małych zaciskach śrubowych, typowych w aparaturze modułowej, przekaźnikach i listwach zaciskowych.
• Izolacja poliamidowa: chroni przed przypadkowym zwarciem i ułatwia identyfikację połączenia (kolor izolacji zgodny z przekrojem – standard DIN).
• Opakowanie 25 sztuk: ekonomiczne i praktyczne – wystarcza na kilka obwodów, minimalizuje straty materiału.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich oraz posiada oznaczenie CE. Izolacja i wymiary oczka są zgodne z ogólnie przyjętymi standardami DIN dla końcówek oczkowych izolowanych. Brak szczegółowych numerów norm w dokumentacji – zaleca się stosowanie zgodne z dobrą praktyką inżynierską.

Zastosowanie

Końcówka oczkowa KOI 0,5/2 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne połączenie przewodu o małym przekroju z zaciskiem śrubowym M2. Sprawdza się w:

• Podłączaniu przewodów sygnałowych do przekaźników, styczników i modułów PLC.
• Zaciskaniu przewodów w listwach zaciskowych (np. w szafach sterowniczych i rozdzielnicach).
• Montażu w urządzeniach automatyki budynkowej (czujniki, regulatory, panele sterowania).
• Pracach serwisowych i instalacyjnych w systemach niskoprądowych (przekrój 0,5 mm²).

Wskazówki Montażowe

Montaż końcówek oczkowych powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa (odłączenie napięcia przed pracą). Do zaciskania należy użyć dedykowanych szczęk kalibrowanych odpowiednio do przekroju 0,5 mm². Przewód przed zaciskiem należy odizolować na długość zgodną z tulejką. Moment dokręcania śruby M2 – według dokumentacji producenta danego zacisku. Nie przekraczać maksymalnego przekroju przewodu – stosować tylko przewody o przekroju 0,5 mm².

FAQ

• Czy końcówka pasuje do przewodu linka 0,5 mm²? Tak, końcówka jest przeznaczona do przewodów o przekroju 0,5 mm², zarówno linka, jak i drut (należy sprawdzić średnicę tulejki – standardowo pasuje do większości typów żył).
• Jaki kolor izolacji ma końcówka KOI 0,5/2? Zgodnie z normą DIN 46228 dla przekroju 0,5 mm² standardowo stosuje się izolację pomarańczową. W razie wątpliwości prosimy o sprawdzenie na opakowaniu.
• Czy końcówka nadaje się do otworu M2,5? Nie, otwór jest przeznaczony wyłącznie do śruby M2. Stosowanie na większej śrubie może uszkodzić oczko i spowodować niepewne połączenie.
