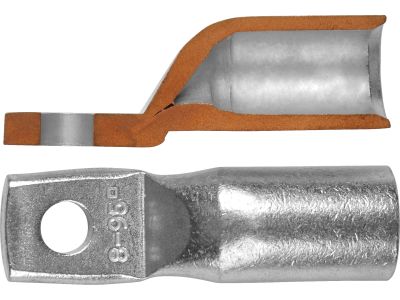

Końcówka oczkowa Cu rurowa przewężona KCZ 12-50, przekrój: 50mm2, otwór pod śrubę M12 | KCZ_12-50/1 Erko

Opis i Kluczowe Cechy

Końcówka oczkowa miedziana rurowa przewężona KCZ 12-50 (symbol KCZ_12-50/1) przeznaczona jest do trwałego łączenia przewodów o przekroju 50 mm² z zaciskami śrubowymi lub szynami zbiorczymi. Wykonana z miedzi, zapewnia niską rezystancję styku i wysoką przewodność elektryczną. Otwór pod śrubę M12 umożliwia montaż na standardowych szynach i listwach zaciskowych. Konstrukcja przewężona ułatwia wprowadzenie przewodu i zapobiega jego wysunięciu podczas zaciskania.

• Przekrój 50 mm²: Przeznaczona do obwodów o dużym natężeniu prądu – zapewnia bezpieczne odprowadzenie ciepła i niskie straty mocy.
• Otwór M12: Pasuje do śrub o średnicy 12 mm, co ułatwia szybki i pewny montaż na szynach lub zaciskach.
• Materiał – miedź (Cu): Gwarantuje doskonałą przewodność elektryczną, odporność na korozję i długą żywotność połączenia.
• Wykonanie przewężone: Zapobiega przypadkowemu wysunięciu przewodu podczas zaciskania i zwiększa mechaniczną wytrzymałość połączenia.
• Typ rurowy: Umożliwia łatwe wsunięcie odizolowanego przewodu i równomierne dociśnięcie na całym obwodzie.

Zgodność z Normami

Końcówka KCZ 12-50 została zaprojektowana i wyprodukowana zgodnie z ogólnymi wymogami bezpieczeństwa obowiązującymi w Unii Europejskiej, co potwierdza oznaczenie CE. Spełnia standardy branżowe dotyczące złączek kablowych stosowanych w instalacjach elektrycznych.

Zastosowanie

Końcówka oczkowa miedziana sprawdza się wszędzie tam, gdzie wymagane jest pewne i trwałe przyłączenie przewodu o dużym przekroju do szyny lub zacisku śrubowego.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach, szczególnie w obwodach o prądzie znamionowym powyżej 100 A.
• Przyłączanie kabli do szyn zbiorczych w szafach sterowniczych i rozdzielnicach przemysłowych.
• Montaż w instalacjach uziemiających i połączeniach wyrównawczych wymagających dużej powierzchni styku.
• Stosowanie w przyłączach maszyn i urządzeń, gdzie konieczne jest szybkie odłączenie i ponowne podłączenie przewodów.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany.

• Przygotuj przewód: usuń izolację na długość odpowiadającą długości tulejki końcówki (zgodnie z dokumentacją producenta).
• Wsuń odizolowany przewód do końcówki aż do oporu – przewężenie ułatwia prawidłowe osadzenie.
• Zaciskaj końcówkę odpowiednim narzędziem (zaciskarka do końcówek rurowych) z siłą i profilem zalecanym przez producenta narzędzia.
• Dokręć śrubę M12 momentem zgodnym z dokumentacją techniczną (zwykle 10–15 Nm dla połączeń miedź-miedź).
• Sprawdź mechaniczne osadzenie i ciągłość połączenia przed ponownym załączeniem napięcia.

FAQ

• Jakiego narzędzia użyć do zaciskania końcówki KCZ 12-50? Zaleca się stosowanie zaciskarki ręcznej lub hydraulicznej z matrycą dostosowaną do końcówek rurowych o przekroju 50 mm². Profil zacisku powinien być zgodny z normą DIN 46235 lub równoważną.
• Jaki jest stopień ochrony końcówki po zamontowaniu? Stopień ochrony zależy od zastosowanej obudowy (rozdzielnicy, szafy). Sama końcówka nie posiada klasy IP – jest elementem łączeniowym instalowanym wewnątrz osprzętu.
• Czy końcówka jest dedykowana do przewodów miedzianych czy aluminiowych? Przeznaczona jest do przewodów miedzianych (Cu). Stosowanie z przewodami aluminiowymi może wymagać dodatkowej pasty ochronnej i odpowiedniego doboru; w razie wątpliwości skonsultuj się z producentem.
