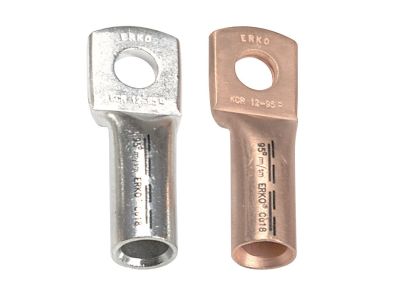

Końcówka oczkowa Cu rurowa KCR 10-240, przekrój: 240mm2, otwór pod śrubę M10 (1szt.) | KCR_10-240/1 Erko

Opis i Kluczowe Cechy

Końcówka oczkowa Cu rurowa typu KCR 10-240 to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany przez renomowanego producenta ERKO. Produkt ten dedykowany jest do zakańczania żył miedzianych o przekroju znamionowym wynoszącym aż 240 mm², co pozwala na bezpieczne i stabilne przesyłanie bardzo wysokich prądów w wymagających instalacjach przemysłowych. Wykonanie z wysokiej jakości miedzi cynowanej galwanicznie nie tylko zwiększa odporność na korozję i utlenianie, ale również poprawia przewodność styku w trudnych warunkach środowiskowych.

• Przekrój znamionowy: 240 mm² – idealny do grubych kabli zasilających i magistralnych.
• Otwór pod śrubę: M10 – precyzyjnie dopasowany do standardowych śrub montażowych w rozdzielnicach.
• Materiał: Miedź cynowana galwanicznie, zapewniająca długowieczność i minimalizację rezystancji przejścia.
• Konstrukcja rurowa: Gwarantuje optymalne przyleganie do żyły kabla po zaprasowaniu, co eliminuje zjawisko przegrzewania się izolacji.

Zgodność z Normami

Końcówka rurowa typu KCR została wykonana w ścisłej zgodności z normą DIN 46235. Jest to kluczowy aspekt dla inżynierów i inspektorów, ponieważ norma ta definiuje dokładne wymiary geometryczne końcówki oraz liczbę i rozmieszczenie miejsc zaprasowania. Dzięki temu instalator ma pewność, że połączenie jest powtarzalne, mierzalne i spełnia rygorystyczne wymogi bezpieczeństwa pożarowego oraz elektrycznego w obiektach przemysłowych i komercyjnych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz automatyki przemysłowej. Końcówki KCR 240/10 są powszechnie wykorzystywane do:

• Podłączania przewodów zasilających do szyn zbiorczych w głównych rozdzielnicach niskiego napięcia.
• Zakańczania kabli w zaciskach aparatów elektrycznych o dużym prądzie znamionowym.
• Tworzenia trwałych mostków kablowych w stacjach transformatorowych.
• Instalacji systemów zasilania awaryjnego i wielkich zestawów bateryjnych.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, montaż końcówki KCR 240/10 powinien odbywać się przy użyciu profesjonalnych narzędzi. Należy zwrócić uwagę na następujące aspekty:

• Dobór matryc: Należy stosować matryce do zaprasowywania zgodne z normą DIN, dedykowane dla przekroju 240 mm².
• Przygotowanie żyły: Izolację należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, by nie uszkodzić poszczególnych drutów miedzianych.
• Proces prasowania: Zaprasowanie należy wykonywać od strony oczka w kierunku izolacji kabla, zgodnie z oznaczeniami na końcówce.
• Moment dokręcania: Po umieszczeniu oczka na śrubie M10, należy dokręcić połączenie z odpowiednim momentem obrotowym, właściwym dla klasy zastosowanej śruby.

FAQ

1. Czy końcówka KCR 240/10 nadaje się do żył aluminiowych?
Nie, końcówki typu KCR są przeznaczone wyłącznie do żył miedzianych. Do kabli aluminiowych należy stosować końcówki aluminiowe lub bimetaliczne (Al-Cu).

2. Co daje cynowanie galwaniczne miedzi?
Cynowanie chroni miedź przed utlenianiem (patynowaniem), co jest szczególnie ważne w wilgotnych pomieszczeniach lub w atmosferze przemysłowej. Zapewnia to stałą, niską rezystancję styku przez wiele lat eksploatacji.

3. Czy produkt jest dostępny w wersji niecynowanej?
Standardowo oferujemy wersję cynowaną galwanicznie. Wersje niecynowane są dostępne na specjalne zamówienie klienta.
