Końcówka oczkowa Cu rurowa KC45 14-95, przekrój: 95mm2, otwór pod śrubę M14 | KC45_14-95/1 Erko

Alternatywny kod produktu: KC45_14-95/1

Opis i Kluczowe Cechy

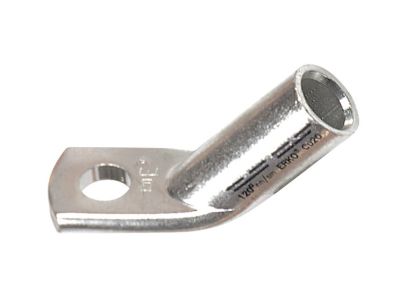

Końcówka oczkowa rurowa miedziana cynowana KC45 o symbolu KC45_14-95/1 przeznaczona jest do zakańczania żył miedzianych o przekroju 95 mm². Dzięki wykonaniu z miedzi cynowanej galwanicznie oraz otworowi montażowemu M14 umożliwia pewne i trwałe połączenie przewodów z szynami zbiorczymi, rozdzielnicami oraz zaciskami aparatów elektrycznych. Kąt 45° ułatwia prowadzenie przewodów w ciasnych przestrzeniach rozdzielnic.

• Przekrój 95 mm²: dedykowany do przewodów o dużym przekroju, stosowanych w instalacjach o znacznym obciążeniu prądowym – redukuje ryzyko przegrzewania się żył i izolacji.
• Otwór pod śrubę M14: kompatybilny ze standardowymi śrubami i szynami zbiorczymi, zapewnia stabilny montaż mechaniczny i elektryczny.
• Miedź cynowana galwanicznie: zwiększa odporność na korozję oraz poprawia przewodność styku, co przekłada się na długotrwałą niezawodność połączenia.
• Kąt 45° (KC45): pozwala na elastyczne prowadzenie przewodów w rozdzielnicach i szafach sterowniczych bez nadmiernego zginania żyły.
• Wymiary części rurowej zgodne z DIN 46235: gwarantują powtarzalność zaciskania i zgodność z narzędziami oraz normami instalacyjnymi.

Zgodność z Normami

Końcówka oczkowa KC45_14-95/1 jest wykonana zgodnie z normą DIN 46235 w zakresie wymiarów części rurowej. Produkt posiada certyfikat CE i spełnia obowiązujące wymagania europejskie dotyczące bezpieczeństwa oraz jakości połączeń elektrycznych.

Zastosowanie

Końcówka przeznaczona jest do profesjonalnych instalacji elektrycznych i energetycznych, szczególnie tam gdzie wymagane jest pewne zakończenie przewodów o dużym przekroju.

• Podłączanie przewodów do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Zakańczanie żył miedzianych w celu przyłączenia do zacisków aparatów modułowych, styczników, wyłączników.
• Montaż w szafach sterowniczych i rozdzielnicach przemysłowych, gdzie występują duże obciążenia prądowe.
• Stosowanie w instalacjach fotowoltaicznych, rozdzielnicach budynkowych i obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Do zaciskania stosować dedykowane narzędzia (szczęki zaciskowe) odpowiednie dla przekroju 95 mm² oraz zgodnie z dokumentacją producenta narzędzia. Przekrój przewodu musi być dobrany do obciążenia – w przypadku wątpliwości sprawdzić obciążalność prądową żyły. Po zaciskaniu sprawdzić wytrzymałość mechaniczną i ciągłość połączenia.

FAQ

• Z jakiego materiału wykonana jest końcówka? Końcówka jest wykonana z miedzi cynowanej galwanicznie. Na zamówienie dostępna jest również wersja niecynowana.
• Jaki jest kąt zagięcia końcówki? Końcówka posiada kąt 45° – oznaczenie KC45. Dostępne są również modele pod kątem 90° (KC90).
• Czy końcówka jest zgodna z normą DIN? Wymiary części rurowej są zgodne z normą DIN 46235. Sam profil (kształt oczka) może odbiegać od standardu DIN, co jest normalne dla serii KC45.
