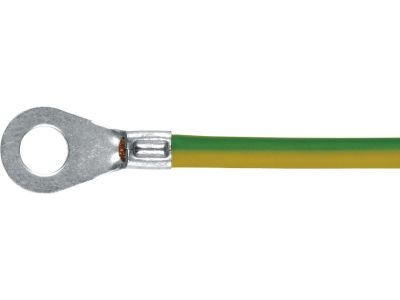

Końcówka oczkowa Cu, KOA 10-35, przekrój: 35mm2, otwór pod śrubę M10 | KOA_10-35/50 Erko

Alternatywny kod produktu: KOA_10-35/50

Opis i Kluczowe Cechy

Końcówka oczkowa KOA 10-35 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt został wykonany z wysokiej jakości miedzi, która poddana została procesowi cynowania galwanicznego. Warstwa cyny nie tylko podnosi estetykę wykonania, ale przede wszystkim stanowi skuteczną barierę antykorozyjną, co jest kluczowe w środowiskach o podwyższonej wilgotności. Przekrój znamionowy wynoszący 35 mm² pozwala na stabilne przesyłanie energii przy zachowaniu minimalnej rezystancji styku, co zapobiega nadmiernemu nagrzewaniu się punktu połączeniowego.

• Materiał: Wysokogatunkowa miedź cynowana galwanicznie zapewniająca doskonałą przewodność.
• Konstrukcja: Brak izolacji pozwala na stosowanie końcówki w aplikacjach wymagających wysokiej odporności termicznej.
• Precyzja: Otwór pod śrubę o rozmiarze M10 gwarantuje idealne dopasowanie do szyn prądowych i zacisków aparatury.
• Trwałość: Odporność na utlenianie dzięki powłoce ochronnej.

Zgodność z Normami

Produkt został wytworzony w ścisłym oparciu o standardy techniczne określone w normie DIN 46234. Zgodność z tą normą gwarantuje powtarzalność wymiarową oraz odpowiednią plastyczność materiału, co jest niezbędne podczas procesu zaprasowywania. Dzięki zachowaniu rygorystycznych norm produkcyjnych, końcówki KOA 10-35 zapewniają pełne bezpieczeństwo eksploatacji w instalacjach przemysłowych i rozdzielnicach niskiego napięcia, minimalizując ryzyko awarii wynikających z poluzowania się połączenia lub degradacji materiału.

Zastosowanie

Końcówka oczkowa KOA 10-35 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrotechnicznych. Jest dedykowana przede wszystkim do:

• Zakańczania żył miedzianych wielodrutowych (tzw. linki) o przekroju 35 mm².
• Podłączania przewodów zasilających do rozdzielnic, szyn zbiorczych oraz aparatury modułowej.
• Budowy układów sterowania i automatyki przemysłowej, gdzie wymagana jest wysoka niezawodność mechaniczna.
• Instalacji uziemiających i wyrównawczych, gdzie kluczowa jest niska impedancja połączenia.

Wskazówki Montażowe

Aby zapewnić deklarowane parametry elektryczne i mechaniczne, montaż końcówki powinien odbywać się przy użyciu profesjonalnych narzędzi dedykowanych przez producenta ERKO. Dla przekroju 35 mm² zaleca się stosowanie prasek o odpowiedniej sile nacisku. Proces montażu powinien przebiegać następująco:

• Odizolowanie przewodu na długości odpowiadającej części rurkowej końcówki.
• Oczyszczenie żyły z ewentualnych tlenków.
• Wprowadzenie przewodu do oporu do wnętrza końcówki.
• Zaprasowanie przy użyciu narzędzi takich jak EPZC300, EPZ300, GZ300 lub innych kompatybilnych z systemem ERKO.
• Weryfikacja wizualna poprawności zaciśnięcia oraz dokręcenie śruby M10 z odpowiednim momentem obrotowym, zgodnym z dokumentacją techniczną zacisku.

FAQ

1. Czy końcówkę KOA 10-35 można stosować do przewodów aluminiowych?
Nie, końcówki serii KOA są przeznaczone wyłącznie do kabli miedzianych (Cu). Do przewodów aluminiowych należy stosować końcówki aluminiowe lub bimetaliczne.

2. Czy wymagane jest użycie praski hydraulicznej?
Dla przekroju 35 mm² zalecane jest użycie praski mechanicznej o dużym przełożeniu lub praski hydraulicznej (np. EPZ300), aby zapewnić gazoszczelne połączenie i odpowiednią wytrzymałość na wyrwanie.

3. Czy końcówka posiada izolację?
Nie, model KOA 10-35 jest końcówką nieizolowaną. W razie potrzeby po zaprasowaniu można zastosować rurkę termokurczliwą w celu zabezpieczenia połączenia.
