Końcówka oczkowa Cu izolowana KOE 8-120, przekrój: 120mm2, otwór pod śrubę M8 | KOE_8-120/20 Erko

Alternatywny kod produktu: KOE_8-120/20

Opis i Kluczowe Cechy

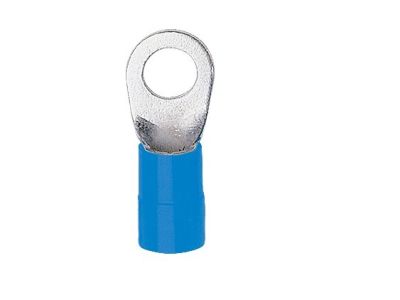

Końcówka oczkowa KOE 8-120 (symbol KOE_8-120/20) to izolowana końcówka kablowa przeznaczona do zaciskania na kablach miedzianych wielodrutowych o przekroju 120 mm². Otwór pod śrubę M8 umożliwia łatwe podłączenie do szyn, zacisków aparatury. Wykonana z taśmy miedzianej cynowanej galwanicznie, z izolacją poliamidową, odporna na temperatury od -40°C do +125°C. Spełnia normę DIN 46234.

• Przekrój 120 mm², otwór M8: dedykowana do dużych przekrojów przewodów, zapewnia pewne i trwałe połączenie mechaniczne oraz elektryczne w instalacjach o znacznym obciążeniu prądowym.
• Miedź cynowana galwanicznie: wysoka odporność na korozję i doskonała przewodność, co gwarantuje niską rezystancję styku i długą żywotność połączenia.
• Izolacja poliamidowa: zapewnia izolację elektryczną i ochronę przed przypadkowym zwarciem, a także odporność na wysokie temperatury (do +125°C) i niskie (do -40°C).
• Zgodna z normą DIN 46234: certyfikowana jakość produkcji, gwarancja wymiarów i parametrów zgodnych z branżowym standardem.
• Szeroki zakres przekrojów w serii KOE: od 0,1 do 120 mm², umożliwia dobór odpowiedniej końcówki do każdego przekroju żyły.

Zgodność z Normami

Końcówka oczkowa KOE 8-120 jest wykonana zgodnie z niemiecką normą DIN 46234, co potwierdza jej wymiary, materiał i właściwości użytkowe. Produkt posiada certyfikację CE potwierdzającą zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Końcówka oczkowa KOE 8-120 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie przewodu miedzianego o dużym przekroju z zaciskiem śrubowym. Przeznaczona do kabli wielodrutowych.

• Przyłączanie przewodów do szyn zbiorczych w rozdzielnicach i szafach sterowniczych.
• Podłączanie odbiorników dużej mocy, takich jak silniki, transformatory, grzejniki.
• W instalacjach przemysłowych i energetycznych, gdzie wymagana jest wysoka niezawodność połączeń.
• Jako element wyposażenia elektryków i instalatorów przy wykonywaniu połączeń w systemach automatyki i zasilania.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Do zaprasowania końcówki na przewodzie stosować odpowiednie narzędzie zaciskowe zalecane przez producenta – dla przekroju 120 mm² rekomendowane są narzędzia z listy: EPZC300, EPZ300, GZ300, HRZ300, PRZ240, GO300, HR300, GU120, HR100-U, PR240. Należy dobrać odpowiednią matrycę zgodnie z instrukcją narzędzia. Przekrój przewodu musi być zgodny z przekrojem końcówki. Po zaciśnięciu sprawdzić mechaniczne i elektryczne połączenie. Moment dokręcania śruby powinien być zgodny z dokumentacją techniczną aparatu lub szyny.

FAQ

• Czy końcówka KOE 8-120 nadaje się do kabli jednożytowych? Końcówka przeznaczona jest do kabli miedzianych wielodrutowych. W przypadku kabli jednożytowych należy stosować końcówki dedykowane do drutów pełnych.
• Jakie narzędzie wybrać do zaciskania tej końcówki? Dla przekroju 120 mm² producent zaleca narzędzia takie jak EPZC300, EPZ300, GZ300, HRZ300, PRZ240, GO300, HR300, GU120, HR100-U, PR240. Wybór konkretnego modelu zależy od dostępności i preferencji, ale ważne aby było to narzędzie o odpowiedniej sile zacisku i matrycy dopasowanej do rozmiaru końcówki.
• Jaka jest maksymalna temperatura pracy końcówki? Izolacja poliamidowa wytrzymuje temperatury od -40°C do +125°C, co pozwala na pracę w szerokim zakresie warunków środowiskowych.
