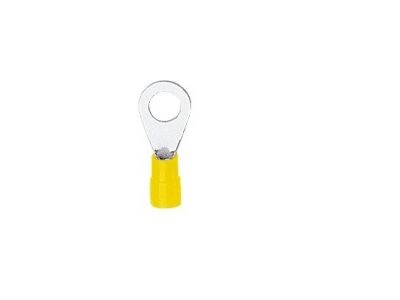

Końcówka oczkowa Cu izolowana KOE 6-70, przekrój: 70mm2, otwór pod śrubę M6 | KOE_6-70/20 Erko

Alternatywny kod produktu: KOE_6-70/20

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana KOE_6-70/20 to miedziane złącze kablowe o przekroju 70 mm² i otworze montażowym M6. Przeznaczona do trwałego, niskooporowego łączenia przewodów wielodrutowych z zaciskami śrubowymi w rozdzielnicach, szynach zbiorczych i listwach przyłączeniowych. Izolowana tuleja chroni przed zwarciem i przypadkowym dotykiem.

• Przekrój kabla 70 mm²: Zapewnia bezpieczne przewodzenie wysokich prądów bez ryzyka przegrzania styku, idealna do obwodów o dużym obciążeniu.
• Otwór pod śrubę M6: Umożliwia uniwersalny montaż na standardowych zaciskach śrubowych w aparaturze rozdzielczej i szynach zbiorczych.
• Izolowana tuleja: Zwiększa bezpieczeństwo użytkowania – eliminuje ryzyko zwarcia w ciasnych przestrzeniach szaf sterowniczych.
• Wykonanie z miedzi (Cu): Doskonałe przewodnictwo elektryczne i odporność na korozję, gwarantuje niską rezystancję połączenia przez cały okres eksploatacji.
• Dedykowana do zaciskania narzędziami kalibrowanymi: Umożliwia powtarzalną, normatywną jakość połączenia – kluczowa dla niezawodności instalacji.

Zgodność z Normami

Końcówka oczkowa KOE_6-70/20 spełnia wymagania europejskich norm dotyczących połączeń zaciskanych. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Końcówki oczkowe izolowane wykorzystywane są do pewnego łączenia przewodów miedzianych z zaciskami śrubowymi w instalacjach przemysłowych i energetycznych.

• Przyłączanie przewodów ochronnych (PE) i neutralnych (N) do listew zaciskowych w rozdzielnicach głównych.
• Podłączanie odbiorników dużej mocy – silników, transformatorów, pieców – do zacisków w szafach sterowniczych.
• Łączenie przewodów z szynami zbiorczymi w rozdzielnicach niskiego napięcia.
• Montaż w instalacjach fotowoltaicznych oraz przemysłowych systemach automatyki.

Wskazówki Montażowe

Montaż końcówki wymaga profesjonalnych szczęk zaciskowych odpowiednich do przekroju 70 mm². Przed zaciskaniem należy ściągnąć izolację przewodu na długość wynikającą z długości tulei końcówki. Po zaciskaniu sprawdzić wytrzymałość mechaniczną (brak luzu, przesunięcia). Wszelkie prace wykonywać wyłącznie po odłączeniu napięcia, przez personel z uprawnieniami SEP. Moment dokręcania śruby M6 należy dobrać zgodnie z dokumentacją urządzenia, do którego podłączana jest końcówka. Nie stosować do przewodów o przekroju innym niż 70 mm².

FAQ

• Czy końcówka nadaje się do przewodów jednożyłowych (drutu)? Końcówka jest przeznaczona do przewodów wielodrutowych (linek) o przekroju 70 mm². W przypadku drutu sztywnego należy stosować dedykowane tulejki lub sprawdzić dopuszczenie przez producenta.
• Jaki moment dokręcania śruby M6 zaleca producent? Producent nie podaje wartości momentu – należy kierować się dokumentacją urządzenia odbiorczego oraz dobrymi praktykami (zazwyczaj 4–6 Nm dla połączeń miedzianych w rozdzielnicach).
• Czy końcówka wymaga lutowania? Nie. Łączenie wykonuje się wyłącznie przez zaciskanie mechaniczne (krympowanie). Lutowanie może osłabić połączenie i jest niedozwolone.
