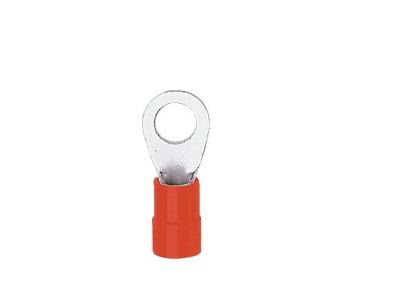

Końcówka oczkowa Cu izolowana KOE 3-1, przekrój: 1mm2, otwór pod śrubę M3 (opak 100szt) | KOE_3-1/100 Erko

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana KOE 3-1 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu żył miedzianych typu wielodrut (linka). Przekrój znamionowy wynoszący 1 mm² gwarantuje optymalne przewodnictwo prądowe w instalacjach sterowniczych i sygnałowych. Produkt został wykonany z wysokiej jakości taśmy miedzianej, która poddana procesowi cynowania galwanicznego zyskuje wyjątkową odporność na korozję oraz utlenianie, co jest kluczowe dla zachowania niskiej rezystancji styku przez cały okres eksploatacji.

• Izolacja poliamidowa: Zastosowanie poliamidu jako materiału izolacyjnego zapewnia doskonałą wytrzymałość mechaniczną oraz odporność na przebicia elektryczne.
• Szeroki zakres temperatur: Końcówka zachowuje swoje właściwości w ekstremalnych warunkach od -40°C do aż +125°C.
• Otwór pod śrubę M3: Precyzyjnie wykonane oczko pod śrubę o rozmiarze M3 pozwala na pewny montaż w listwach zaciskowych i na szynach prądowych.
• Opakowanie zbiorcze: Zestaw zawiera 100 sztuk, co stanowi ekonomiczne rozwiązanie dla prefabrykatorów rozdzielnic i firm elektroinstalacyjnych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normy DIN 46234, co potwierdza jego wysoką jakość wykonania i powtarzalność parametrów geometrycznych. Zgodność z tą normą gwarantuje, że końcówka posiada odpowiednią grubość ścianki oraz wytrzymałość mechaniczną niezbędną w profesjonalnych aplikacjach przemysłowych. Wykorzystanie miedzi cynowanej galwanicznie zapewnia pełną kompatybilność z nowoczesnymi systemami połączeń elektrycznych.

Zastosowanie

Końcówki KOE 3-1 znajdują szerokie zastosowanie w branży elektroenergetycznej, automatyce przemysłowej oraz elektronice. Są niezastąpione przy budowie szaf sterowniczych, gdzie wymagane jest pewne połączenie przewodów o przekroju 1 mm² z aparatami modułowymi, przekaźnikami czy listwami zaciskowymi wyposażonymi w zaciski śrubowe M3. Dzięki wysokiej odporności termicznej, mogą być stosowane w miejscach narażonych na podwyższoną temperaturę pracy, zapewniając stabilność połączenia nawet pod dużym obciążeniem.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia elektrycznego i mechanicznego, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 1 mm² należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, by nie uszkodzić poszczególnych drucików miedzianej linki.
• Dobór narzędzia: Do prawidłowego zaprasowania końcówki KOE 3-1 należy użyć profesjonalnych prasek dedykowanych do końcówek izolowanych (np. serii PR lub innych narzędzi ERKO dopasowanych do małych przekrojów).
• Proces zaciskania: Należy upewnić się, że tulejka izolacyjna obejmuje izolację przewodu, a miedziana część rurkowa jest w całości wypełniona żyłą przewodzącą przed wykonaniem cyklu prasowania.
• Kontrola: Po zaprasowaniu należy wzrokowo sprawdzić, czy połączenie jest stabilne i czy nie występują luźne druciki poza obrysem końcówki.

FAQ

1. Czy końcówki KOE 3-1 można stosować do przewodów typu drut?
Zgodnie z przeznaczeniem technologicznym, końcówki oczkowe KOE są dedykowane do kabli miedzianych wielodrutowych (linek). W przypadku drutu zaleca się inne metody łączenia lub konsultację z dokumentacją techniczną projektu.

2. Jaka jest główna zaleta izolacji poliamidowej nad PVC?
Poliamid charakteryzuje się wyższą temperaturą pracy (do +125°C) oraz lepszą odpornością na pękanie i starzenie w porównaniu do standardowej izolacji PVC, co przekłada się na dłuższą żywotność instalacji.

3. Czy końcówka jest odporna na warunki atmosferyczne?
Dzięki cynowaniu galwanicznemu miedzi, końcówka posiada zwiększoną odporność na korozję, jednak w przypadku montażu zewnętrznego należy zapewnić odpowiedni stopień ochrony IP całej obudowy lub złącza.
