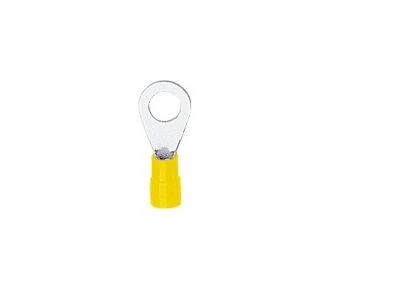

Końcówka oczkowa Cu izolowana KOE 3-0,5, przekrój: 0,5mm2, otwór pod śrubę M3 (opak 100szt) | KOE_3-0,5/100 Erko

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana KOE 3-0,5 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu żył miedzianych typu wielodrutowego (linka). Przekrój znamionowy wynoszący 0,5 mm² gwarantuje optymalne dopasowanie do przewodów o mniejszych przekrojach, zapewniając doskonałą przewodność elektryczną i mechaniczną stabilność połączenia. Produkt został wykonany z wysokiej jakości taśmy miedzianej, która poddana procesowi cynowania galwanicznego wykazuje wysoką odporność na utlenianie oraz korozję, co jest kluczowe w trudnych warunkach eksploatacyjnych.

• Izolacja poliamidowa: Zastosowanie poliamidu jako materiału izolacyjnego pozwala na pracę w ekstremalnym zakresie temperatur od -40°C do aż +125°C, co znacznie przewyższa standardowe izolacje PVC.
• Otwór pod śrubę M3: Precyzyjnie wykonane oczko pod śrubę o rozmiarze M3 umożliwia pewny montaż w zaciskach aparatury modułowej, listwach zaciskowych oraz szynach prądowych.
• Trwałość połączenia: Proces zaprasowywania końcówki na żyle eliminuje ryzyko poluzowania się pojedynczych drutów linki, co zapobiega przegrzewaniu się punktu styku.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normy DIN 46234, co stanowi gwarancję powtarzalności wymiarowej oraz wysokich parametrów technicznych. Zgodność z tą normą jest kluczowa dla projektantów i wykonawców instalacji przemysłowych, wymagających certyfikowanych komponentów o potwierdzonej jakości wykonania. Wykorzystanie miedzi cynowanej galwanicznie zapewnia zgodność z najwyższymi standardami przewodnictwa w elektrotechnice.

Zastosowanie

Końcówki KOE 3-0,5 znajdują szerokie zastosowanie w prefabrykacji szaf sterowniczych, rozdzielnic elektrycznych oraz w automatyce przemysłowej. Są idealnym rozwiązaniem wszędzie tam, gdzie wymagane jest pewne połączenie śrubowe przewodów o przekroju 0,5 mm². Dzięki szerokiemu zakresowi odporności termicznej, mogą być stosowane w aplikacjach narażonych na znaczne wahania temperatur, w tym w przemyśle maszynowym oraz instalacjach zewnętrznych zabezpieczonych odpowiednią obudową.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia elektrycznego, należy przestrzegać poniższych zaleceń:

• Dobór narzędzia: Do prawidłowego zaprasowania końcówki o przekroju 0,5 mm² dedykowane jest narzędzie ERKO AE22-05. Użycie dedykowanej praski gwarantuje uzyskanie odpowiedniej siły docisku i trwałe zespolenie tulejki z żyłą.
• Przygotowanie przewodu: Izolację z przewodu należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, aby nie uszkodzić poszczególnych drucików miedzianych.
• Montaż śrubowy: Podczas przykręcania końcówki do zacisku należy stosować moment dokręcania zgodny z dokumentacją techniczną urządzenia, do którego montowany jest przewód.

FAQ

• Czy końcówki KOE można stosować do przewodów aluminiowych? Nie, końcówki te są przeznaczone wyłącznie do kabli miedzianych (Cu) wielodrutowych.
• Jaka jest zaleta izolacji poliamidowej nad PVC? Poliamid posiada wyższą temperaturę topnienia i lepszą odporność mechaniczną, co pozwala na bezpieczną pracę w temperaturze do +125°C.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w zbiorczych opakowaniach zawierających 100 sztuk końcówek.
