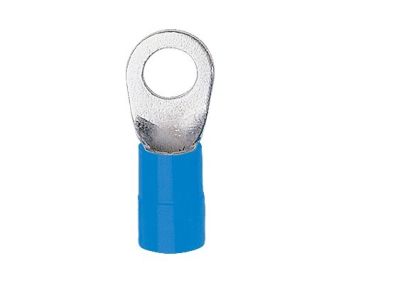

Końcówka oczkowa Cu izolowana KOE 12-16, przekrój: 16mm2, otwór pod śrubę M12 | KOE_12-16/100 Erko

Opis i Kluczowe Cechy

Profesjonalna końcówka oczkowa KOE 12-16 marki ERKO to wysokiej klasy element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu żył miedzianych wielodrutowych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 16 mm², co pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnej rezystancji styku. Końcówka została wykonana z wysokogatunkowej taśmy miedzianej poddanej procesowi cynowania galwanicznego, co skutecznie chroni materiał przed utlenianiem i korozją, zapewniając długowieczność połączenia nawet w trudnych warunkach środowiskowych.

• Izolacja poliamidowa: Zastosowanie poliamidu jako materiału izolacyjnego gwarantuje doskonałe właściwości dielektryczne oraz wysoką odporność mechaniczną.
• Szeroki zakres temperatur: Końcówka zachowuje swoje parametry techniczne w ekstremalnym zakresie od -40°C do +125°C.
• Otwór pod śrubę M12: Precyzyjnie wykonane oczko pozwala na pewny montaż na szynach prądowych i zaciskach aparatury za pomocą śrub o średnicy 12 mm.
• Konstrukcja tulejki: Specjalnie uformowana część rurkowa ułatwia wprowadzenie odizolowanej żyły kabla Cu.

Zgodność z Normami

Produkt został wytworzony w oparciu o rygorystyczne standardy jakościowe. Końcówka oczkowa KOE 12-16 spełnia wymagania normy DIN 46234, co jest gwarancją powtarzalności wymiarowej oraz odpowiedniej wytrzymałości mechanicznej połączenia po zaprasowaniu. Zgodność z tą normą pozwala projektantom i instalatorom na stosowanie produktu w projektach wymagających certyfikowanych komponentów o najwyższym stopniu niezawodności.

Zastosowanie

Końcówki serii KOE znajdują szerokie zastosowanie w przemyśle oraz elektroenergetyce. Są niezastąpione przy budowie rozdzielnic elektrycznych, szaf sterowniczych oraz w instalacjach zasilających maszyny i urządzenia o dużym poborze prądu. Dzięki otworowi M12, model ten idealnie nadaje się do łączenia przewodów o przekroju 16 mm² z głównymi szynami zbiorczymi lub zaciskami wyłączników mocy i styczników. Przeznaczenie do kabli miedzianych wielodrutowych sprawia, że jest to podstawowy wybór dla instalatorów pracujących z giętkimi przewodami typu linka.

Wskazówki Montażowe

Aby zapewnić optymalne parametry elektryczne i mechaniczne połączenia, należy przestrzegać poniższych zasad montażu:

• Przygotowanie przewodu: Należy zdjąć izolację z przewodu na długości odpowiadającej części rurkowej końcówki, dbając o to, aby nie uszkodzić poszczególnych drucików miedzianych.
• Dobór narzędzia: Do zaprasowania końcówki o przekroju 16 mm² należy użyć profesjonalnych prasek dedykowanych do końcówek izolowanych. Prawidłowe zaprasowanie gwarantuje gazoszczelność styku.
• Moment dokręcania: Podczas montażu końcówki do zacisku śrubowego M12, należy stosować moment dokręcania zgodny z dokumentacją techniczną urządzenia, do którego przyłączany jest przewód.

FAQ

• Czy końcówkę KOE 12-16 można stosować do przewodów aluminiowych? Nie, końcówki te są dedykowane wyłącznie do kabli miedzianych (Cu).
• Jaki jest materiał izolacji? Izolacja wykonana jest z poliamidu, który charakteryzuje się wyższą odpornością termiczną niż standardowe PVC.
• Czy produkt jest odporny na korozję? Tak, dzięki cynowaniu galwanicznemu miedź jest zabezpieczona przed wpływem czynników atmosferycznych.
