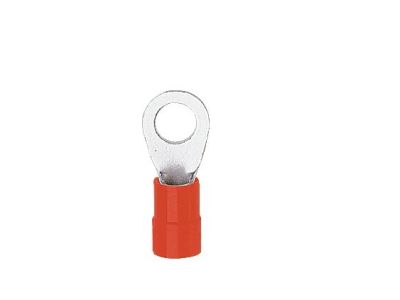

Końcówka oczkowa Cu izolowana KOE 10-95, przekrój: 95mm2, otwór pod śrubę M10 | KOE_10-95/20 Erko

Opis i Kluczowe Cechy

Końcówka oczkowa Cu izolowana KOE 10-95 to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany przez renomowanego producenta ERKO. Produkt ten dedykowany jest do zakańczania żył miedzianych wielodrutowych o przekroju znamionowym wynoszącym 95 mm². Wykorzystanie miedzi cynowanej galwanicznie w procesie produkcji gwarantuje nie tylko doskonałą przewodność elektryczną, ale również wysoką odporność na procesy korozyjne i utlenianie, co jest kluczowe dla zachowania ciągłości obwodu w długofalowej eksploatacji.

Kluczowym elementem konstrukcyjnym jest izolacja poliamidowa, która charakteryzuje się wyjątkową wytrzymałością mechaniczną oraz szerokim zakresem odporności termicznej, wynoszącym od -40°C do +125°C. Dzięki temu końcówka KOE 10-95 może być bezpiecznie stosowana w wymagających środowiskach przemysłowych, gdzie występują zmienne temperatury pracy. Otwór pod śrubę o rozmiarze M10 pozwala na pewne i stabilne przykręcenie końcówki do szyn prądowych lub zacisków aparatury elektrycznej.

Zgodność z Normami

Produkt został wykonany w oparciu o rygorystyczne standardy jakościowe. Końcówki serii KOE spełniają wymagania normy DIN 46234, co potwierdza ich znormalizowane wymiary oraz parametry techniczne. Zgodność z tą normą zapewnia pełną kompatybilność z profesjonalnymi narzędziami do zaprasowywania oraz gwarantuje, że połączenie będzie spełniać najwyższe standardy bezpieczeństwa i niezawodności w instalacjach niskiego napięcia.

Zastosowanie

Końcówka oczkowa KOE 10-95 znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce przemysłowej. Jest idealnym rozwiązaniem do:

• Łączenia kabli miedzianych wielodrutowych z rozdzielnicami elektrycznymi.
• Podłączania silników elektrycznych dużej mocy.
• Instalacji w szafach sterowniczych, gdzie wymagane jest pewne połączenie śrubowe M10.
• Systemów zasilania awaryjnego i szynoprzewodów.

Wskazówki Montażowe

Aby zapewnić optymalne parametry styku i trwałość połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Do zaprasowywania końcówek o przekroju 95 mm² należy używać wyłącznie profesjonalnych narzędzi dedykowanych. Producent zaleca stosowanie urządzeń takich jak: EPZC300, EPZ300, GZ300, HRZ300, PRZ240, GO300, HR300, GU120, HR100-U lub PR240.
• Przed montażem należy dokładnie odizolować przewód na długości odpowiadającej części rurkowej końcówki.
• Należy upewnić się, że wszystkie druty żyły wielodrutowej znalazły się wewnątrz tulejki końcówki przed procesem prasowania.
• Po zaprasowaniu należy zweryfikować poprawność połączenia oraz dokręcić śrubę M10 z odpowiednim momentem obrotowym, właściwym dla danego zacisku.

FAQ

• Czy końcówka KOE 10-95 nadaje się do przewodów aluminiowych? Nie, końcówki te są przeznaczone wyłącznie do kabli miedzianych (Cu) wielodrutowych.
• Jaka jest maksymalna temperatura pracy izolacji? Izolacja poliamidowa wytrzymuje temperaturę do +125°C, co pozwala na pracę w trudnych warunkach termicznych.
• Czy produkt jest odporny na korozję? Tak, dzięki cynowaniu galwanicznemu miedzi, końcówka jest zabezpieczona przed wpływem czynników atmosferycznych i utlenianiem.
• Jakie narzędzie wybrać do zaprasowania tej konkretnej końcówki? Dla przekroju 95 mm² właściwym wyborem będą praski hydrauliczne lub mechaniczne z serii 300 (np. EPZ300, GZ300) lub dedykowane modele jak GU120 czy PR240.
