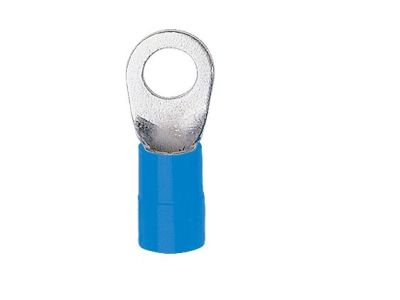

Końcówka oczkowa Cu izolowana KOE 10-50, przekrój: 50mm2, otwór pod śrubę M10 | KOE_10-50/50 Erko

Opis i Kluczowe Cechy

Profesjonalna końcówka oczkowa KOE 10-50 marki ERKO to wysokiej klasy element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu żył miedzianych wielodrutowych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 50 mm², co pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnej rezystancji styku. Wykonanie z taśmy miedzianej cynowanej galwanicznie zapewnia doskonałą przewodność oraz skuteczną ochronę przed korozją, co jest kluczowe w trudnych warunkach przemysłowych.

• Izolacja poliamidowa: Zastosowanie poliamidu jako materiału izolacyjnego gwarantuje wysoką wytrzymałość mechaniczną oraz odporność na przebicia elektryczne.
• Szeroki zakres temperatur: Końcówka zachowuje swoje właściwości w ekstremalnym przedziale od -40°C do +125°C, co umożliwia jej stosowanie w wymagających aplikacjach termicznych.
• Otwór pod śrubę M10: Precyzyjnie wykonane oczko pod śrubę o rozmiarze M10 zapewnia pewne mocowanie do szyn prądowych lub zacisków aparatury.
• Trwałość połączenia: Proces cynowania galwanicznego zwiększa odporność na utlenianie, co przekłada się na długowieczność instalacji.

Zgodność z Normami

Produkt został wykonany w oparciu o rygorystyczne standardy jakościowe. Końcówka oczkowa KOE 10-50 spełnia wymagania normy DIN 46234, co jest gwarancją powtarzalności wymiarowej oraz wysokich parametrów mechanicznych i elektrycznych. Zgodność z tą normą pozwala projektantom i wykonawcom na pewne stosowanie produktu w projektach wymagających certyfikowanych komponentów o najwyższej niezawodności.

Zastosowanie

Końcówki serii KOE znajdują szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce przemysłowej. Są dedykowane przede wszystkim do:

• Łączenia kabli miedzianych wielodrutowych z rozdzielnicami elektrycznymi.
• Podłączania silników elektrycznych oraz transformatorów o dużym poborze mocy.
• Instalacji w szafach sterowniczych, gdzie wymagana jest wysoka odporność termiczna izolacji.
• Systemów zasilania awaryjnego i infrastruktury energetycznej.

Wskazówki Montażowe

Aby zapewnić optymalne parametry połączenia, należy przestrzegać poniższych zasad montażu:

• Przygotowanie przewodu: Izolację z żyły o przekroju 50 mm² należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, by nie uszkodzić poszczególnych drucików miedzianych.
• Dobór narzędzia: Do zaprasowania końcówki o przekroju 50 mm² należy użyć profesjonalnych prasek dedykowanych do końcówek izolowanych. Należy upewnić się, że matryca zaciskowa jest odpowiednio dobrana do rozmiaru 50 mm².
• Proces zaprasowania: Zaprasowanie powinno być wykonane w sposób gwarantujący pełne odkształcenie plastyczne tulejki na żyle, co eliminuje puste przestrzenie i zapewnia gazoszczelność styku.
• Kontrola: Po zaprasowaniu należy wzrokowo sprawdzić, czy izolacja poliamidowa nie została uszkodzona oraz czy połączenie jest stabilne mechanicznie.

FAQ

1. Czy końcówkę KOE 10-50 można stosować do przewodów aluminiowych?
Nie, końcówki serii KOE są przeznaczone wyłącznie do kabli miedzianych (Cu). Stosowanie ich z aluminium może prowadzić do korozji elektrochemicznej.

2. Jaka jest główna zaleta izolacji poliamidowej nad PVC?
Poliamid oferuje znacznie wyższą odporność termiczną (do +125°C) oraz lepszą wytrzymałość mechaniczną i chemiczną w porównaniu do standardowej izolacji PVC.

3. Czy do tej końcówki wymagane są specjalistyczne praski ERKO?
Choć zaleca się stosowanie narzędzi producenta dla uzyskania najlepszych parametrów, można użyć innych profesjonalnych narzędzi do zaprasowywania końcówek oczkowych izolowanych, o ile obsługują one przekrój 50 mm² i zapewniają odpowiednią siłę nacisku.
