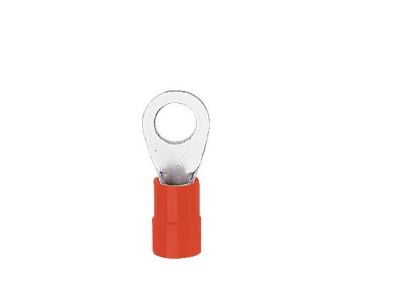

Końcówka oczkowa Cu izolowana KOE 10-35, przekrój: 35mm2, otwór pod śrubę M10 | KOE_10-35/50 Erko

Opis i Kluczowe Cechy

Końcówka oczkowa Cu izolowana KOE 10-35 to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany przez renomowanego producenta ERKO z myślą o najbardziej wymagających połączeniach elektrycznych. Produkt dedykowany jest do zakańczania żył miedzianych wielodrutowych (tzw. linki) o przekroju znamionowym wynoszącym 35 mm². Tak duży przekrój pozwala na bezpieczne i stabilne przesyłanie wysokich prądów, minimalizując ryzyko przegrzania styku.

Kluczowym atutem końcówki jest jej wykonanie z wysokiej jakości taśmy miedzianej, która została poddana procesowi cynowania galwanicznego. Powłoka cyny skutecznie chroni miedź przed utlenianiem i korozją, co jest niezbędne dla zachowania niskiej rezystancji przejścia w długim okresie eksploatacji. Izolacja wykonana z poliamidu zapewnia doskonałą ochronę mechaniczną oraz dielektryczną, charakteryzując się wyjątkową odpornością termiczną w szerokim zakresie od -40°C do aż +125°C. Otwór pod śrubę o rozmiarze M10 umożliwia pewny montaż do szyn prądowych lub zacisków aparatury modułowej.

Zgodność z Normami

Produkt został wytworzony w oparciu o rygorystyczne standardy jakościowe. Końcówka KOE 10-35 spełnia wymagania normy DIN 46234, co gwarantuje pełną powtarzalność wymiarową oraz wysoką wytrzymałość mechaniczną połączenia po zaprasowaniu. Zgodność z tą normą jest kluczowa dla projektantów i wykonawców instalacji przemysłowych, zapewniając bezpieczeństwo użytkowania i akceptację techniczną systemów elektroenergetycznych.

Zastosowanie

Końcówki oczkowe serii KOE znajdują szerokie zastosowanie w profesjonalnych instalacjach elektrycznych, gdzie wymagana jest najwyższa niezawodność. Są idealnym rozwiązaniem do:

• Podłączania kabli zasilających w rozdzielnicach niskiego napięcia.
• Łączenia przewodów w szafach sterowniczych i automatyki przemysłowej.
• Instalacji systemów zasilania awaryjnego i bateryjnego, gdzie występują duże obciążenia prądowe.
• Przemysłu maszynowego, dzięki wysokiej odporności na wibracje i skrajne temperatury.

Wskazówki Montażowe

Aby zapewnić optymalne parametry elektryczne i mechaniczne połączenia, należy przestrzegać poniższych zasad montażu:

• Przewód miedziany o przekroju 35 mm² należy odizolować na długości odpowiadającej części rurkowej końcówki.
• Należy upewnić się, że wszystkie druty linki znajdują się wewnątrz tulejki izolacyjnej.
• Do zaprasowania końcówki należy użyć profesjonalnych narzędzi dedykowanych do końcówek izolowanych. Choć dla mniejszych przekrojów stosuje się narzędzia typu AE22-05, przy przekroju 35 mm² należy dobrać praskę o odpowiednim zakresie siły nacisku i matrycach dopasowanych do końcówek oczkowych izolowanych.
• Prawidłowe zaprasowanie powinno być wykonane w sposób trwały, uniemożliwiający wysunięcie się przewodu pod wpływem sił mechanicznych.

FAQ

• Czy końcówkę KOE 10-35 można stosować do przewodów aluminiowych? Nie, końcówki te są przeznaczone wyłącznie do kabli miedzianych (Cu) wielodrutowych.
• Jaka jest maksymalna temperatura pracy izolacji? Izolacja poliamidowa wytrzymuje temperaturę do +125°C, co pozwala na pracę w trudnych warunkach przemysłowych.
• Czy produkt jest odporny na korozję? Tak, dzięki procesowi cynowania galwanicznego miedź jest zabezpieczona przed wpływem czynników atmosferycznych i utlenianiem.
• Jaki rozmiar śruby pasuje do tej końcówki? Końcówka posiada otwór przystosowany do śruby lub szpilki o rozmiarze M10.
