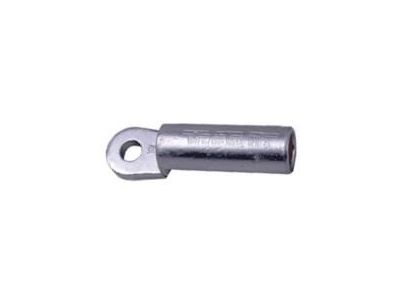

Końcówka oczkowa aluminiowa szczelna do 36kV 150X12ALU-F przekrój: 150mm2, otwór pod śrubę M12 | 150X12ALU-F Nexans

Opis i Kluczowe Cechy

Profesjonalna końcówka oczkowa aluminiowa Nexans o oznaczeniu 150X12ALU-F to zaawansowany element osprzętu kablowego, zaprojektowany z myślą o najbardziej wymagających instalacjach elektroenergetycznych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 150 mm², co umożliwia bezpieczne i stabilne przewodzenie prądów o dużym natężeniu w liniach kablowych średniego napięcia. Wykonanie szczelne końcówki gwarantuje ochronę przed wnikaniem wilgoci do wnętrza żyły kabla, co jest kluczowe dla zachowania długotrwałej bezawaryjności połączenia.

• Materiał: Wysokiej jakości aluminium o doskonałej przewodności elektrycznej.
• Powierzchnia: Naturalna powierzchnia metaliczna, zapewniająca optymalny styk elektryczny.
• Konstrukcja: Wykonanie według rygorystycznej normy DIN 46329, co gwarantuje powtarzalność wymiarową i kompatybilność z profesjonalnymi narzędziami do zaprasowywania.
• Szczelność: Bariera przeciwwilgociowa chroniąca strukturę żyły aluminiowej przed korozją elektrochemiczną.
• Otwór montażowy: Przystosowany pod śrubę M12, co pozwala na pewne mocowanie do szyn prądowych lub zacisków aparatury.

Zgodność z Normami

Produkt został wytworzony zgodnie z normą DIN 46329, która definiuje wymagania dla prasowanych końcówek kablowych szczelnych. Zgodność z tym standardem jest gwarancją, że końcówka wytrzyma obciążenia mechaniczne oraz termiczne występujące w sieciach elektroenergetycznych. Urządzenie jest dedykowane do pracy z żyłami aluminiowymi w instalacjach o napięciu znamionowym dochodzącym do 36 kV, co czyni je idealnym rozwiązaniem dla sektora energetyki zawodowej i przemysłowej.

Zastosowanie

Końcówka 150X12ALU-F znajduje szerokie zastosowanie w budowie i modernizacji sieci średniego napięcia (SN). Jest niezastąpiona przy zakańczaniu kabli aluminiowych w rozdzielnicach SN, transformatorach oraz w głowicach kablowych wnętrzowych i napowietrznych. Dzięki swojej szczelnej konstrukcji, doskonale sprawdza się w miejscach narażonych na zmienne warunki środowiskowe, gdzie kluczowe jest zapobieganie migracji wilgoci wzdłuż żył kabla, co mogłoby prowadzić do degradacji izolacji i awarii systemu.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać następujących zasad montażowych:

• Przed montażem należy dokładnie zdjąć izolację z kabla na odpowiedniej długości i oczyścić żyłę aluminiową z warstwy tlenków.
• Zaleca się stosowanie pasty kontaktowej do aluminium, która poprawia przewodność i chroni przed ponownym utlenianiem.
• Zaprasowywanie powinno odbywać się przy użyciu dedykowanych matryc zgodnych z normą DIN, przypisanych do przekroju 150 mm².
• Należy zachować odpowiednią liczbę i kierunek zaprasowań, zgodnie z wytycznymi producenta Nexans widocznymi na tulejce końcówki.
• Połączenie śrubowe z otworem M12 należy dokręcić z odpowiednim momentem obrotowym, stosując podkładki sprężyste w celu uniknięcia poluzowania styku pod wpływem drgań lub cykli cieplnych.

FAQ

• Czy końcówka może być stosowana z kablami miedzianymi? Nie, produkt jest dedykowany wyłącznie do żył aluminiowych (Al). Do łączenia aluminium z miedzią należy stosować końcówki bimetaliczne.
• Jakie napięcie maksymalne obsługuje ta końcówka? Końcówka jest certyfikowana do pracy w instalacjach o napięciu do 36 kV.
• Co oznacza norma DIN 46329 w praktyce? Oznacza to, że końcówka ma ściśle określone wymiary geometryczne, co pozwala na precyzyjne dobranie matryc prasujących i gwarantuje powtarzalną, wysoką wytrzymałość mechaniczną połączenia.
