Końcówka oczkowa aluminiowa szczelna do 36kV 120X10ALU-F przekrój: 120mm2, otwór pod śrubę M10 | 120X10ALU-F Nexans

Opis i Kluczowe Cechy

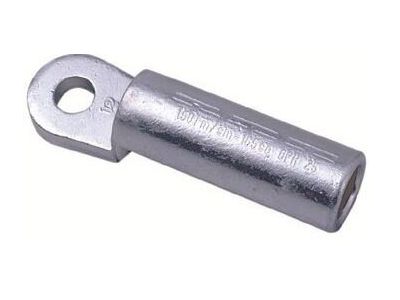

Końcówka oczkowa aluminiowa 120X10ALU-F marki Nexans to profesjonalny element osprzętu kablowego, zaprojektowany z myślą o najbardziej wymagających instalacjach elektroenergetycznych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 120 mm², co pozwala na bezpieczne i stabilne przewodzenie prądu w liniach średniego napięcia do 36 kV. Wykonanie szczelne (szczelność wzdłużna) zapobiega przedostawaniu się wilgoci do wnętrza żyły kabla, co jest kluczowe dla zachowania długowieczności izolacji i uniknięcia korozji elektrochemicznej. Wykorzystanie wysokiej jakości aluminium o czystej powierzchni metalicznej gwarantuje doskonałą przewodność oraz optymalny styk elektryczny.

• Przekrój żyły: 120 mm² – dedykowany do kabli aluminiowych o dużym obciążeniu.
• Otwór pod śrubę: M10 – standardowy wymiar ułatwiający montaż na szynach prądowych i zaciskach aparatury.
• Napięcie znamionowe: Do 36 kV – umożliwia stosowanie w sieciach SN (średniego napięcia).
• Konstrukcja szczelna: Bariera chroniąca przed penetracją wody i zanieczyszczeń.
• Materiał: Wysokogatunkowe aluminium zapewniające lekkość i wytrzymałość mechaniczną.

Zgodność z Normami

Produkt został wyprodukowany w ścisłej zgodności z normą DIN 46329. Standard ten określa precyzyjne wymiary geometryczne oraz wymagania materiałowe dla prasowanych końcówek aluminiowych, co gwarantuje pełną powtarzalność parametrów technicznych. Zgodność z tą normą zapewnia również kompatybilność z profesjonalnymi narzędziami do zaprasowywania (matrycami), co przekłada się na uzyskanie połączenia o minimalnej rezystancji przejścia.

Zastosowanie

Końcówka 120X10ALU-F znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz przemysłowej. Jest idealnym rozwiązaniem do zakańczania aluminiowych żył kablowych w stacjach transformatorowych, rozdzielniach średniego napięcia oraz w liniach napowietrznych i kablowych. Dzięki szczelnej budowie, produkt ten jest szczególnie polecany do instalacji zewnętrznych oraz miejsc narażonych na trudne warunki atmosferyczne, gdzie ochrona przed wilgocią decyduje o bezawaryjności całego systemu energetycznego.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, montaż końcówki powinien odbywać się przy użyciu profesjonalnych pras hydraulicznych z odpowiednio dobranymi matrycami zgodnymi z normą DIN. Przed przystąpieniem do zaprasowywania należy dokładnie oczyścić żyłę aluminiową z warstwy tlenków. Zaleca się stosowanie pasty kontaktowej, która poprawia styk i chroni przed ponownym utlenianiem. Należy zwrócić uwagę na odpowiednią liczbę i kierunek zaprasowań wskazany przez producenta. Połączenie śrubowe z otworem M10 powinno być dokręcone z momentem siły zgodnym ze specyfikacją techniczną zacisku, do którego końcówka jest montowana.

FAQ

• Czy końcówka może być stosowana z kablami miedzianymi? Nie, końcówka 120X10ALU-F jest przeznaczona wyłącznie do żył aluminiowych. Do połączeń Al-Cu należy stosować końcówki bimetaliczne.
• Co oznacza, że końcówka jest szczelna? Oznacza to, że część rurkowa końcówki jest zamknięta, co blokuje przepływ wilgoci wzdłuż żył kabla, chroniąc go przed degradacją.
• Jakie matryce należy dobrać do zaprasowania? Należy używać matryc dedykowanych do końcówek aluminiowych zgodnych z normą DIN 46329 o rozmiarze odpowiadającym przekrojowi 120 mm².
