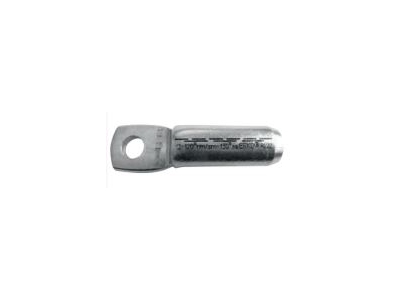

Końcówka oczkowa Al, szczelna AS-F 16-625-S01405 do 36KV (1szt.) | AS_F 16-625-S01405 Erko

Opis i Kluczowe Cechy

Końcówka oczkowa aluminiowa szczelna AS_F 16-625-S01405 przeznaczona jest do pracy w instalacjach wysokiego napięcia do 36 kV. Dzięki konstrukcji szczelnej zapewnia ochronę przed wilgocią i zanieczyszczeniami, co jest kluczowe dla niezawodności połączeń w sieciach średniego i wysokiego napięcia. Wymiary wykonane zgodnie z normą DIN 46329 gwarantują kompatybilność z typowymi końcówkami oczkowymi.

• Napięcie znamionowe do 36 kV: Umożliwia bezpieczne stosowanie w sieciach wysokiego napięcia, gdzie wymagana jest wysoka izolacyjność i odporność na przebicia.
• Szczelna konstrukcja: Zapobiega wnikaniu wilgoci i zanieczyszczeń, zwiększając trwałość i niezawodność połączenia w trudnych warunkach środowiskowych.
• Aluminiowe wykonanie: Lekkość i dobra przewodność elektryczna, odpowiednie do łączenia przewodów aluminiowych w zastosowaniach energetycznych.
• Zgodność z DIN 46329: Gwarantuje standaryzację wymiarów i parametrów, co ułatwia dobór, montaż oraz zapewnia powtarzalność połączeń.

Zgodność z Normami

Końcówka oczkowa AS_F 16-625-S01405 jest wykonana zgodnie z normą DIN 46329 odnoszącą się do wymiarów końcówek oczkowych. Posiada certyfikat CE potwierdzający zgodność z wymaganiami Unii Europejskiej.

Zastosowanie

Końcówka przeznaczona jest do trwałego łączenia przewodów aluminiowych w sieciach średniego i wysokiego napięcia. Sprawdza się w rozdzielnicach, transformatorach oraz innych urządzeniach elektroenergetycznych.

• Połączenia kabli w stacjach transformatorowych i rozdzielnicach SN/WN.
• Zaciskanie przewodów aluminiowych w instalacjach przemysłowych i energetycznych.
• Zastosowanie w miejscach narażonych na wilgoć – dzięki szczelnej konstrukcji końcówka chroni połączenie przed korozją.
• Montaż w aparaturze łączeniowej wymagającej niezawodnych połączeń oczkowych.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Zaciskanie należy wykonać odpowiednimi narzędziami zgodnie z zaleceniami producenta. Przekrój przewodu należy dobrać do zakresu zacisku końcówki. Przed instalacją sprawdzić kompatybilność z przewodem oraz wymiary zgodne z DIN 46329.

FAQ

• Czy końcówka jest przystosowana do przewodów miedzianych? Końcówka wykonana jest z aluminium i przeznaczona do łączenia przewodów aluminiowych. Do miedzi należy stosować końcówki miedziane lub bimetalowe, aby uniknąć korozji galwanicznej.
• Jakie napięcie maksymalne może wytrzymać końcówka? Napięcie znamionowe wynosi do 36 kV, co czyni ją odpowiednią do sieci średniego i wysokiego napięcia.
• Czy końcówka wymaga specjalnych narzędzi do zaciskania? Zaleca się używanie narzędzi zaciskowych przeznaczonych do końcówek aluminiowych, zgodnych z DIN 46329, aby zapewnić prawidłowe połączenie mechaniczne i elektryczne.
