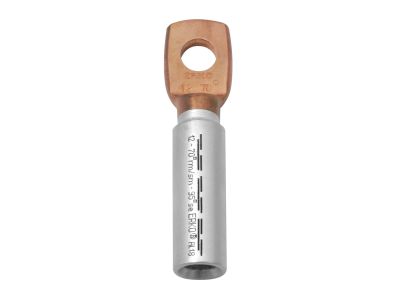

Końcówka oczkowa Al-Cu szczelna ACK 16-70/1, przekrój: 70mm2, otwór pod śrubę M16 | ACK_16-70/1 Erko

Opis i Kluczowe Cechy

Końcówka oczkowa Al-Cu szczelna ACK_16-70/1 (symbol ACK_16-70/1) to element łączeniowy przeznaczony do kabli o przekroju 70 mm² z otworem montażowym M16. Wykonana z aluminium z powłoką miedzianą (Al-Cu), zapewnia galwanicznie bezpieczne połączenie przewodów aluminiowych z miedzianymi szynami lub aparaturą. Szczelna konstrukcja chroni złącze przed wilgocią i zanieczyszczeniami, co zwiększa trwałość i niezawodność instalacji.

• Materiał Al-Cu (bimetal): Eliminuje korozję galwaniczną na styku aluminium i miedzi, zapewniając stabilne parametry elektryczne i długą żywotność połączenia.
• Szczelna obudowa: Zabezpiecza miejsce zacisku przed wilgocią i korozją, co jest kluczowe w instalacach zewnętrznych i wilgotnych pomieszczeniach.
• Przekrój kabla 70 mm²: Dedykowana do przewodów o dużym przekroju, stosowanych w obwodach głównych i zasilających o znacznym obciążeniu prądowym.
• Otwór montażowy M16: Umożliwia pewne przykręcenie do szyny zbiorczej lub zacisku aparatu przy użyciu standardowej śruby M16.
• Zgodność z wymiarami DIN: Trzonek i oczko zaprojektowane zgodnie ze standardami, co ułatwia montaż w rozdzielnicach i złączach.

Zgodność z Normami

Końcówka spełnia wymagania europejskich norm dotyczących łączeń kablowych oraz posiada oznaczenie CE. Produkt wykonany zgodnie z powszechnie przyjętymi standardami jakości w elektrotechnice, co gwarantuje bezpieczeństwo i niezawodność w użytkowaniu.

Zastosowanie

Końcówka oczkowa Al-Cu ACK_16-70/1 zaprojektowana została do tworzenia trwałych i szczelnych połączeń w instalacach elektrycznych średniego i dużego przekroju. Sprawdzi się zarówno w rozdzielnicach przemysłowych, jak i w węzłach zasilających.

• Łączenie kabli aluminiowych z miedzianymi szynami zbiorczymi w rozdzielnicach głównych.
• Przyłączanie przewodów zasilających do aparatury modułowej (wyłączniki, odłączniki) w szafach sterowniczych.
• Wykonywanie złączy w instalacach fotowoltaicznych, gdzie występuje mieszanka przewodów Al i Cu.
• Montaż w miejscach narażonych na wilgoć – szczelna konstrukcja zabezpiecza wnętrze kabla przed korozją.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Końcówkę należy zacisnąć na odizolowanym przewodzie za pomocą dedykowanych narzędzi (zaciskarka hydrauliczna z matrycami dostosowanymi do przekroju 70 mm²). Moment dokręcania śruby mocującej powinien być zgodny z zaleceniami producenta szyny lub aparatu. Przekrój przewodu musi być dobrany do prądu znamionowego obwodu. Po montażu zaleca się sprawdzenie ciągłości połączenia i pomiar rezystancji przejścia.

FAQ

• Czy końcówka ACK_16-70/1 nadaje się do łączenia dwóch przewodów aluminiowych? Tak, materiał Al-Cu został zaprojektowany przede wszystkim do łączenia aluminium z miedzią, ale może być stosowany również do połączeń Al-Al, o ile spełnione są warunki montażu dla aluminium. Dla połączeń Cu-Cu zaleca się końcówki czysto miedziane.
• Jaki jest stopień ochrony przed wilgocią? Producent określa końcówkę jako "szczelną". Oznacza to, że po prawidłowym zaciśnięciu miejsce styku przewodu z tulejką jest chronione przed wnikaniem wilgoci, jednak nie jest to znormalizowany stopień IP – ochrona zależy również od warunków zewnętrznych (osłona rozdzielnicy, dławik).
• Czy do montażu wymagane jest specjalne narzędzie? Tak, do zaciskania końcówek Al-Cu o przekroju 70 mm² konieczne jest użycie profesjonalnej zaciskarki hydraulicznej z matrycami przystosowanymi do tego typu złączy. Zaciskanie młotkiem lub szczypcami jest niedopuszczalne ze względów bezpieczeństwa.
