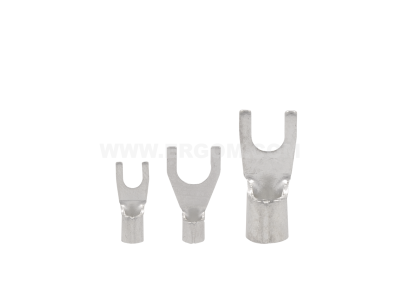

Końcówka kablowa widełkowa KW 1/3 przekrój: 1,0mm2, otwór pod śrubę M3 (opak 100szt) | E09KO-01020100800 Ergom

Alternatywny kod produktu: KW 1/3 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka kablowa widełkowa typu KW 1/3 o symbolu E09KO-01020100800 to element łączeniowy przeznaczony do przewodów o przekroju 1,0 mm². Otwór montażowy M3 zapewnia pewne i trwałe połączenie z zaciskami śrubowymi w aparaturze modułowej i rozdzielnicach. Opakowanie zbiorcze 100 sztuk ułatwia zaopatrzenie magazynowe i redukuje jednostkowe koszty zakupu.

• Przekrój przewodu 1,0 mm²: optymalny dla obwodów sterowniczych i sygnalizacyjnych – gwarantuje niską rezystancję połączenia i bezpieczny przepływ prądu bez ryzyka przegrzania styków.
• Otwór pod śrubę M3: uniwersalny standard stosowany w większości zacisków aparatury DIN – umożliwia szybkie i powtarzalne łączenie bez konieczności stosowania adapterów.
• Widełkowa konstrukcja: ułatwia montaż i demontaż, ponieważ końcówkę można wsunąć bez całkowitego odkręcania śruby – oszczędza czas przy pracach serwisowych.
• Wykonanie wg norm jakościowych: produkt zgodny z ogólnymi wymaganiami dla końcówek kablowych według standardów DIN – zapewnia odporność na wibracje i długotrwałą stabilność mechaniczną.
• Opakowanie 100 sztuk: ekonomiczne rozwiązanie dla instalatorów i firm montażowych – pozwala na utrzymanie zapasu materiału w magazynie bez częstych zamówień.

Zgodność z Normami

Końcówka widełkowa spełnia wymagania ogólnych norm europejskich dotyczących złączek do przewodów. Produkt podlega deklaracji zgodności CE i jest przeznaczony do stosowania w instalacjach elektrycznych niskiego napięcia zgodnie z zasadami dobrej praktyki inżynierskiej. W razie potrzeby szczegółowych certyfikatów zaleca się kontakt z producentem.

Zastosowanie

Końcówka widełkowa KW 1/3 M3 znajduje zastosowanie przede wszystkim w obwodach sterowania i sygnalizacji w rozdzielnicach modułowych. Idealnie sprawdza się przy podłączaniu przewodów do zacisków śrubowych styczników, przekaźników, przycisków i przełączników.

• Łączenie przewodów w szafach sterowniczych automatyki przemysłowej (PLC, sterowniki).
• Podłączanie elementów sygnalizacyjnych (lampki, brzęczyki) w układach alarmowych i wizualizacji.
• Wykonywanie połączeń w rozdzielnicach budynkowych przy montażu aparatury modułowej na szynie TH35.
• Prace serwisowe i naprawcze – szybka wymiana uszkodzonych końcówek w istniejących instalacjach.

Wskazówki Montażowe

Montaż końcówki widełkowej powinien być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przed zaciskaniem należy zdjąć izolację z przewodu na długość odpowiednią do końcówki (zgodnie z instrukcją producenta) i użyć właściwych narzędzi – szczęk zaciskowych dedykowanych do przekroju 1,0 mm². Moment dokręcania śruby M3 należy dobrać według danych producenta aparatu, do której podłączana jest końcówka. Przekrój przewodu musi odpowiadać obciążeniu prądowemu obwodu.

FAQ

• Czy końcówka nadaje się do przewodów linkowych? Tak, jest przeznaczona do przewodów wielodrutowych (linka) o przekroju 1,0 mm². Przed zaciskaniem zaleca się użycie tulejki w przypadku przewodów elastycznych (bardzo drobne druty), ale dla standardowych linek 1,0 mm² zaciskanie bezpośrednie jest poprawne.
• Jaki jest stopień ochrony (IP) końcówki? Końcówka widełkowa jako element łączeniowy nie posiada własnego stopnia ochrony IP. Ochrona przed dotykiem i wilgocią zależy od obudowy aparatu lub rozdzielnicy, w której jest zainstalowana.
• Czy otwór M3 pasuje do wszystkich zacisków śrubowych? Otwór M3 jest standardem dla małych zacisków w aparaturze modułowej (np. styczniki, przekaźniki). Przed montażem należy sprawdzić średnicę śruby w konkretnym urządzeniu – jeśli jest większa (np. M4), konieczna będzie inna końcówka.
