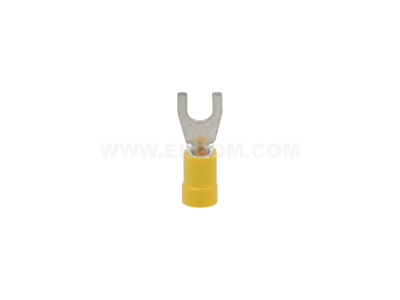

Końcówka kablowa widełkowa izolowana KWI 6/5 przekrój: 6mm2, otwór pod śrubę M5 (opak 100szt) | E09KO-02030102500 Ergom

Opis i Kluczowe Cechy

Końcówka kablowa widełkowa izolowana KWI 6/5 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt dedykowany jest do przewodów o przekroju znamionowym wynoszącym 6 mm², co pozwala na stabilne przesyłanie energii w obwodach o większym obciążeniu prądowym. Część przewodząca została wykonana z wysokiej jakości miedzi cynowanej, co gwarantuje doskonałą przewodność elektryczną oraz podwyższoną odporność na procesy korozyjne i utlenianie.

Kluczowym elementem konstrukcyjnym jest izolacja wykonana z poliamidu 6.6. Materiał ten charakteryzuje się doskonałymi właściwościami dielektrycznymi oraz wysoką odpornością termiczną i mechaniczną w porównaniu do standardowej izolacji PVC. Kształt widełkowy końcówki umożliwia szybki montaż i demontaż pod zaciskami śrubowymi bez konieczności całkowitego wykręcania śruby, co znacząco przyspiesza prace instalacyjne w rozdzielnicach i szafach sterowniczych.

• Przekrój przewodu: 6 mm² – idealny do wymagających instalacji przemysłowych.
• Otwór pod śrubę: Rozmiar M5, dopasowany do standardowych zacisków aparatowych.
• Materiał: Miedź cynowana galwanicznie zapewniająca długowieczność styku.
• Izolacja: Poliamid 6.6 minimalizujący ryzyko przebicia i uszkodzeń mechanicznych.
• Ochrona: Tulejka izolacyjna chroni przewód przed nadmiernym zgięciem i zmęczeniem materiału.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany przez renomowaną firmę ERGOM, zgodnie z rygorystycznymi standardami jakościowymi obowiązującymi w branży elektrotechnicznej. Wykorzystanie miedzi o wysokiej czystości oraz atestowanego poliamidu 6.6 zapewnia zgodność z wymaganiami dotyczącymi bezpieczeństwa użytkowania w instalacjach niskiego napięcia. Końcówki spełniają normy dotyczące rezystancji przejścia oraz wytrzymałości na wyrywanie przewodu z zacisku po prawidłowym zaprasowaniu.

Zastosowanie

Końcówki widełkowe KWI 6/5 znajdują szerokie zastosowanie w profesjonalnych instalacjach elektrycznych, gdzie wymagana jest wysoka niezawodność połączenia. Są niezastąpione w:

• Budowie szaf sterowniczych i rozdzielnic niskiego napięcia.
• Podłączaniu aparatury modułowej i pomiarowej wyposażonej w zaciski śrubowe M5.
• Instalacjach przemysłowych narażonych na drgania, gdzie widełkowa konstrukcja ułatwia serwisowanie.
• Systemach automatyki budynkowej i przemysłowej do zakańczania wielodrutowych żył miedzianych (linek).

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia i pełne bezpieczeństwo, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Należy zdjąć izolację z przewodu na długości odpowiadającej części rurkowej końcówki, dbając o to, aby nie uszkodzić poszczególnych drucików linki.
• Zaciskanie: Do montażu należy używać wyłącznie profesjonalnych prasek zaciskowych (matryc) dedykowanych do końcówek izolowanych o przekroju 6 mm². Prawidłowy zapras gwarantuje gazoszczelność połączenia.
• Montaż pod śrubę: Widełki należy wsunąć pod łeb śruby M5 lub podkładkę dociskową, a następnie dokręcić śrubę z momentem zalecanym przez producenta danego urządzenia.
• Kontrola: Po zakończeniu montażu należy wizualnie sprawdzić, czy izolacja przewodu styka się z tulejką izolacyjną końcówki, co zapobiega odsłonięciu części czynnych.

FAQ

1. Czy końcówkę KWI 6/5 można stosować z przewodami typu drut?
Końcówki tego typu są dedykowane przede wszystkim do przewodów typu linka (wielodrutowych). W przypadku drutu zaleca się inne metody łączenia, choć technicznie zaprasowanie jest możliwe przy użyciu odpowiednich narzędzi.

2. Jaka jest przewaga poliamidu 6.6 nad izolacją PVC?
Poliamid 6.6 posiada wyższą temperaturę topnienia, jest bardziej elastyczny i odporny na pękanie, co przekłada się na większe bezpieczeństwo w trudnych warunkach pracy.

3. Czy do montażu wystarczą zwykłe kombinerki?
Nie. Aby uzyskać trwałe i bezpieczne połączenie elektryczne o niskiej rezystancji, konieczne jest użycie specjalistycznej praski do końcówek izolowanych.
