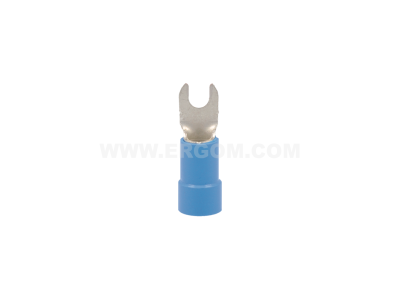

Końcówka kablowa widełkowa izolowana KWI 16/5 przekrój: 16mm2, otwór pod śrubę M5 (opak 100szt) | E09KO-02030103300 Ergom

Alternatywny kod produktu: KWI 16/5 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka kablowa widełkowa izolowana KWI 16/5 o symbolu E09KO-02030103300 (opakowanie 100 sztuk) służy do trwałego i bezpiecznego zakańczania przewodów o przekroju 16 mm². Wykonana z cynowanej miedzi, zapewnia doskonałe przewodnictwo i odporność na korozję, a izolacja z poliamidu 6.6 chroni przed przypadkowym dotykiem i uszkodzeniami mechanicznymi. Otwór pod śrubę M5 umożliwia łatwe przykręcenie do zacisków urządzeń.

• Przekrój 16 mm²: dedykowany dla przewodów o dużym przekroju, stosowanych w obwodach wymagających przenoszenia znacznych prądów – zapewnia niską rezystancję i minimalne straty mocy.
• Otwór M5: pasuje do śrub i zacisków o średnicy 5 mm, co ułatwia montaż w typowych listwach zaciskowych i aparaturze.
• Miedź cynowana: zapewnia doskonałe przewodnictwo elektryczne oraz odporność na utlenianie i korozję, co gwarantuje długotrwałą niezawodność połączenia.
• Izolacja z poliamidu 6.6: wytrzymała mechanicznie, odporna na wysokie temperatury i napięcie, zabezpiecza przed przypadkowym zwarciem oraz chroni przewód przed zgięciem w miejscu zakończenia.
• Sposób montażu: wymaga zastosowania praski zaciskowej oraz przykręcenia do urządzenia odpowiednią śrubą – połączenie jest trwałe, odporne na wibracje i obciążenia mechaniczne.

Zgodność z Normami

Końcówka wykonana jest zgodnie z ogólnymi wymaganiami dla złączy elektroinstalacyjnych i posiada certyfikat CE. Producent zapewnia zgodność z europejskimi standardami jakości i bezpieczeństwa (DIN). W przypadku konkretnych wymagań normatywnych zaleca się weryfikację z dokumentacją techniczną instalacji.

Zastosowanie

Końcówka widełkowa izolowana KWI 16/5 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest pewne i izolowane zakończenie przewodów o przekroju 16 mm². Idealnie sprawdza się w:

• Instalacjach elektrycznych – przyłączanie przewodów do wyłączników, styczników, rozłączników i innych odbiorników w szafach sterowniczych i rozdzielnicach.
• Automatyce przemysłowej – podłączanie czujników, siłowników, przekaźników i innych elementów wykonawczych w szafach sterowania.
• Systemach zasilania – zakończenie kabli w puszkach przyłączeniowych, na listwach zaciskowych i w tablicach rozdzielczych.
• Instalacjach fotowoltaicznych, klimatyzacyjnych i grzewczych – wszędzie, gdzie wymagane jest trwałe i bezpieczne połączenie przewodów z urządzeniami.

Wskazówki Montażowe

Montaż końcówki powinien być wykonany przez osobę z uprawnieniami SEP (lub odpowiednimi kwalifikacjami elektrycznymi). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Do zaciśnięcia końcówki na przewodzie użyj dedykowanej praski zaciskowej (tzw. praski do końcówek) z odpowiednią matrycą dla przekroju 16 mm². Dokręcaj śrubę mocującą momentem zgodnym z dokumentacją urządzenia, do którego przykręcasz końcówkę. Przekrój przewodu musi być dokładnie dobrany do 16 mm² – nie stosuj innych przekrojów. Izolacja przewodu powinna być usunięta na długość odpowiadającą długości tulejki końcówki (zwykle ok. 12–16 mm). Po zaciśnięciu sprawdź wytrzymałość mechaniczną połączenia.

FAQ

• Czy końcówka nadaje się do przewodów linkowych i drutowych? Końcówka KWI 16/5 przeznaczona jest do przewodów linkowych (wielodrutowych) oraz drutowych (jednodrutowych) o przekroju 16 mm². Dla przewodów linkowych przed zaciśnięciem zaleca się użycie tulejki lub włożenie wszystkich drucików w tulejkę końcówki, aby uniknąć wystawania pojedynczych żył.
• Czy wymagane jest użycie praski? Tak, zaciśnięcie końcówki wymaga użycia odpowiedniej praski zaciskowej. Ręczne zagniatanie lub lutowanie nie zapewnia wymaganej wytrzymałości mechanicznej i elektrycznej. Praska gwarantuje stały docisk i niski opór przejścia.
• Jaki stopień ochrony zapewnia izolacja? Izolacja z poliamidu 6.6 zwiększa bezpieczeństwo użytkowania, zabezpieczając przed przypadkowym dotknięciem części przewodzącej. Nie jest jednak przeznaczona do pracy w środowisku wilgotnym bez dodatkowej uszczelki – w takich warunkach należy zastosować końcówki z uszczelnieniem lub dodatkową osłonę.
