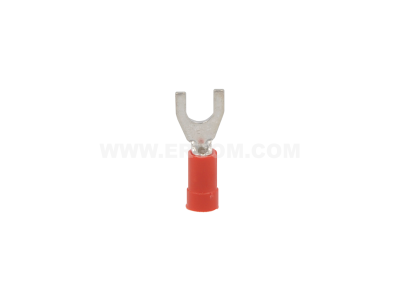

Końcówka kablowa widełkowa izolowana KWI 1/5 przekrój: 1,0mm2, otwór pod śrubę M5 (opak 100szt) | E09KO-02030101100 Ergom

Alternatywny kod produktu: KWI 1/5 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka kablowa widełkowa izolowana KWI 1/5 (symbol E09KO-02030101100) przeznaczona jest do zakańczania przewodów o przekroju 1,0 mm². Wyposażona w otwór pod śrubę M5, umożliwia pewne i trwałe połączenie przewodu z zaciskami urządzeń – od rozdzielnic po aparaturę modułową. Wykonana z cynowanej miedzi, pokryta izolacją z poliamidu 6.6, zapewnia ochronę przed korozją oraz mechanicznym uszkodzeniem przewodu w miejscu przyłączenia.

• Przekrój przewodu 1,0 mm²: dedykowany do typowych obwodów sterowniczych i sygnalizacyjnych – gwarantuje odpowiednią rezerwę przepustowości prądowej przy zachowaniu niskiej rezystancji połączenia.
• Otwór pod śrubę M5: pasuje do standardowych zacisków śrubowych w aparaturze modułowej, listwach zaciskowych i innej osprzęcie – ułatwia szybki montaż bez konieczności stosowania adapterów.
• Cynowana miedź: wysoka przewodność elektryczna połączona z odpornością na utlenianie – przedłuża żywotność połączenia i zapewnia stabilny przepływ prądu.
• Izolacja z poliamidu 6.6: sztywna i odporna na ścieranie osłona zabezpiecza przewód przed zagięciami i jednocześnie chroni przed przypadkowym zwarciem z sąsiednimi elementami.
• Opakowanie 100 sztuk: wygodna ilość dla instalatorów i serwisantów – pozwala na realizację wielu złączy bez konieczności częstego uzupełniania zapasu.

Zgodność z Normami

Końcówka spełnia wymagania europejskich norm bezpieczeństwa i jakości dotyczących złączek kablowych. Produkt posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Wykonanie z cynowanej miedzi i izolacji PA6.6 gwarantuje parametry użytkowe typowe dla wysokiej klasy osprzętu instalacyjnego.

Zastosowanie

Końcówka widełkowa KWI 1/5 znajduje zastosowanie wszędzie tam, gdzie konieczne jest trwałe i powtarzalne łączenie przewodów o przekroju 1,0 mm² z zaciskami śrubowymi M5. Dzięki izolacji i widełkowemu kształtowi sprawdza się w warunkach wibracji oraz przy częstym odłączaniu i podłączaniu.

• Zakańczanie przewodów w rozdzielnicach elektrycznych – przyłącza do styczników, przekaźników, wyłączników nadprądowych i różnicowoprądowych.
• Łączenie z listwami zaciskowymi w szafach sterowniczych i pulpitach operatorskich – zapewnia pewny styk w obwodach sygnalizacji i sterowania.
• Instalacje automatyki budynkowej – przyłącza czujników, siłowników i modułów komunikacyjnych (np. systemów KNX, BMS).
• Serwis i naprawy – wymiana uszkodzonych końcówek w istniejących instalacjach, gdzie wymagana jest pełna izolowana ochrona miejsca połączenia.

Wskazówki Montażowe

Montaż końcówki widełkowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Do zaciśnięcia końcówki na przewodzie użyj odpowiedniej praski zaciskowej – zgodnie z zaleceniami producenta narzędzia (siła zacisku i matryca dobrana do przekroju 1,0 mm²). Następnie końcówkę należy przykręcić do zacisku śrubą M5, dokręcając momentem zgodnym z instrukcją urządzenia (zazwyczaj w zakresie 2–3 Nm). Przekrój przewodu musi być ściśle dopasowany do końcówki – stosowanie przewodów o innym przekroju może spowodować nieprawidłowe zaciśnięcie i wzrost rezystancji połączenia.

FAQ

• Czy końcówka może być stosowana do przewodów wielożyłowych (linki)? Tak, końcówka przeznaczona jest dla przewodów jednożyłowych i wielożyłowych o przekroju 1,0 mm². Przed zaciśnięciem należy odizolować przewód na odpowiednią długość (zależną od głębokości tulejki) i ewentualnie skręcić linki, aby uniknąć wystających drucików.
• Jaką średnicę ma otwór montażowy? Otwór pod śrubę ma średnicę 5 mm (M5). Zapewnia to kompatybilność z typowymi zaciskami śrubowymi w aparaturze modułowej i listwach zaciskowych.
• Czy izolacja poliamidowa jest odporna na wysoką temperaturę otoczenia? Poliamid 6.6 klasycznie wytrzymuje temperatury pracy do ok. 80–100°C (temperatura ciągła), co w praktyce instalacyjnej w rozdzielnicach jest w pełni wystarczające. W przypadku wątpliwości co do specyficznych warunków termicznych zalecamy konsultację z producentem.
