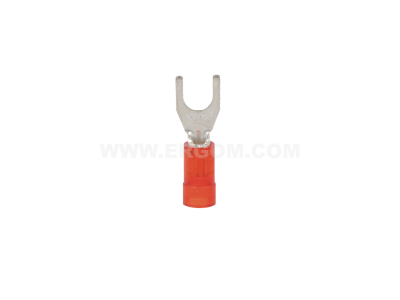

Końcówka kablowa widełkowa izolowana KWI 1/4 PC przekrój: 1,0mm2, otwór pod śrubę M4 (opak 100szt) | E09KO-02030200200 Ergom

Alternatywny kod produktu: KWI 1/4 W PC (100 SZT.)

Opis i Kluczowe Cechy

Końcówka kablowa widełkowa izolowana KWI 1/4 o przekroju 1,0 mm² i otworze pod śrubę M4 (symbol E09KO-02030200200) to profesjonalny element do zakańczania przewodów, zapewniający trwałe i bezpieczne połączenie. Wykonana z cynowanej miedzi, pokryta izolacją z poliwęglanu, gwarantuje odporność na zgięcia i uszkodzenia mechaniczne. Produkt pakowany w opakowanie 100 sztuk.

• Przekrój przewodu 1,0 mm²: dedykowany do przewodów o tym przekroju, zapewnia pewne i powtarzalne połączenie przy użyciu praski zaciskowej.
• Otwór pod śrubę M4: umożliwia bezpośrednie przykręcenie do zacisków śrubowych urządzeń (styczników, wyłączników, listew zaciskowych) bez ryzyka poluzowania.
• Materiał – cynowana miedź: doskonała przewodność elektryczna i odporność na korozję, co przekłada się na niską rezystancję styku i długą żywotność połączenia.
• Izolacja z poliwęglanu: wytrzymała mechanicznie i termicznie, zabezpiecza przed przypadkowym dotknięciem części metalowej oraz przed zwarciem.
• Opakowanie 100 sztuk: ekonomiczne i praktyczne na potrzeby instalacji wielopunktowych lub magazynowania w firmie.

Zgodność z Normami

Końcówki kablowe widełkowe izolowane KWI 1/4 spełniają wymagania europejskich norm dotyczących złączy i końcówek do przewodów (w tym PN-EN 60947-1 oraz DIN). Posiadają oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami. W celu zachowania parametrów zaleca się stosowanie z odpowiednią praską zaciskową.

Zastosowanie

Końcówki widełkowe izolowane są powszechnie stosowane w instalacjach elektrycznych i układach sterowania do szybkiego i pewnego łączenia przewodów z aparaturą modułową oraz urządzeniami końcowymi.

• Łączenie przewodów przyłączeniowych z zaciskami wyłączników, styczników i przekaźników w rozdzielnicach.
• Przykręcania przewodów ochronnych (PE) i neutralnych (N) do szyn i listew zaciskowych.
• Instalacje automatyki przemysłowej i budynkowej – podłączanie czujników, siłowników, sterowników PLC.
• Zakańczanie przewodów w puszkach instalacyjnych oraz w tablicach rozdzielczych.

Wskazówki Montażowe

Montaż końcówek kablowych powinien być wykonywany wyłącznie przez osoby z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Do zaciśnięcia końcówki użyj dedykowanej praski zaciskowej o odpowiedniej matrycy (dla przekroju 1,0 mm²). Dokręcaj śrubę M4 momentem zgodnym z dokumentacją danego urządzenia (typowy zakres 0,5–1,2 Nm). Przekrój przewodu musi być zgodny z końcówką – nie stosuj do przewodów o większym przekroju. Po zaciśnięciu sprawdź wytrzymałość mechaniczną połączenia lekkim pociągnięciem.

FAQ

• Czy końcówka KWI 1/4 jest izolowana? Tak, posiada izolację z poliwęglanu na całej długości części metalowej, co zapobiega zwarciom i chroni przed dotykiem.
• Jaki otwór pod śrubę ma ta końcówka? Otwór Ø4 mm (M4) – przeznaczona do przykręcania standardowymi śrubami M4, stosowanymi w aparaturze modułowej.
• Czy potrzebuję specjalnej praski? Do prawidłowego zaciśnięcia końcówki widełkowej o przekroju 1,0 mm² rekomendujemy praskę zaciskową z matrycą dedykowaną do końcówek izolowanych. Zapewni to równomierne zaciśnięcie i pewny styk.
