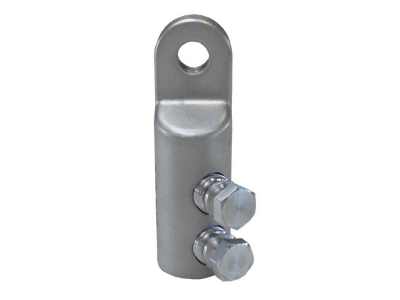

Końcówka kablowa śrubowa Al-CU CSK 50-150 do 36kV | 374492 Cellpack

Opis i Kluczowe Cechy

Końcówka kablowa śrubowa Al-CU typu CSK 50-150 to zaawansowane rozwiązanie inżynieryjne marki Cellpack, zaprojektowane do pracy w wymagających sieciach średniego napięcia do 36kV. Produkt ten charakteryzuje się wyjątkową uniwersalnością, umożliwiając łączenie żył kablowych o przekrojach znamionowych od 50 mm² do 150 mm². Dzięki zastosowaniu technologii śrub zrywalnych, proces montażu gwarantuje uzyskanie optymalnego momentu dokręcania bez konieczności użycia specjalistycznych narzędzi dynamometrycznych.

• Wielozakresowość: Obsługa szerokiego spektrum przekrojów (50-150 mm²) redukuje koszty magazynowe i ułatwia dobór osprzętu na placu budowy.
• Kompatybilność materiałowa: Konstrukcja Al-CU pozwala na bezpieczne łączenie zarówno żył aluminiowych, jak i miedzianych, eliminując ryzyko korozji elektrochemicznej.
• Technologia śrubowa: Śruby zrywalne zapewniają powtarzalną jakość styku elektrycznego i mechaniczną trwałość połączenia.
• Wysoka wytrzymałość dielektryczna: Przystosowanie do pracy pod napięciem do 36kV czyni ją idealnym komponentem dla profesjonalnej energetyki zawodowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami obowiązującymi w branży elektroenergetycznej. Końcówka spełnia wymagania normy PN-EN 61238-1, co potwierdza jej wysoką wytrzymałość elektryczną oraz mechaniczną w próbach typu. Zastosowane materiały są odporne na starzenie i zapewniają długowieczność instalacji w trudnych warunkach eksploatacyjnych, co jest kluczowe dla infrastruktury krytycznej średniego napięcia.

Zastosowanie

Końcówka śrubowa CSK 50-150 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest dedykowana przede wszystkim do:

• Zakańczania żył kabli elektroenergetycznych o izolacji z tworzyw sztucznych (np. XHAKXS, YHAKXS).
• Montażu w głowicach kablowych wnętrzowych i napowietrznych.
• Połączeń w rozdzielnicach średniego napięcia oraz transformatorach mocy.
• Prac modernizacyjnych, gdzie wymagane jest przejście między różnymi przekrojami lub materiałami żył przewodzących.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do bezawaryjnej pracy sieci. Przed przystąpieniem do prac należy dokładnie zdjąć izolację z żyły kabla na długości odpowiadającej głębokości otworu końcówki. Następnie należy oczyścić powierzchnię żyły z tlenków (szczególnie w przypadku aluminium). Żyłę należy wprowadzić do oporu do wnętrza korpusu. Dokręcanie śrub zrywalnych powinno odbywać się sekwencyjnie, aż do momentu urwania łba śruby, co sygnalizuje osiągnięcie właściwego docisku stykowego. Po montażu zaleca się wygładzenie ewentualnych ostrych krawędzi pozostałych po zerwaniu śrub przed nałożeniem elementów izolacyjnych głowicy.

FAQ

• Czy końcówka wymaga użycia praski hydraulicznej? Nie, końcówka typu CSK jest rozwiązaniem śrubowym, co eliminuje potrzebę posiadania drogich matryc i prasek. Wystarczy standardowy klucz nasadowy lub płaski.
• Czy można ją stosować do kabli o napięciu 15kV? Tak, końcówka jest certyfikowana do pracy w zakresie napięć do 36kV, co oznacza, że doskonale sprawdzi się również w sieciach 6kV, 10kV, 15kV oraz 20kV.
• Czy produkt nadaje się do żył sektorowych? Tak, konstrukcja korpusu i system śrubowy pozwalają na montaż zarówno na żyłach okrągłych (RE, RM), jak i sektorowych (SE, SM).
