Końcówka kablowa pojedyncza izolowana z uchywytem na etykiete śr. 1mm2, czerwona | DZ5CA010 Schneider Electric

Opis i Kluczowe Cechy

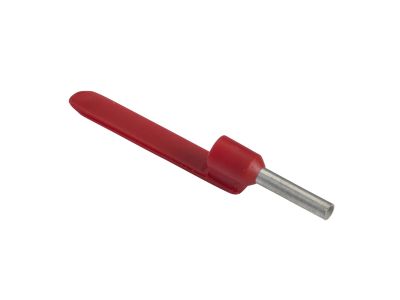

Końcówka kablowa pojedyncza izolowana DZ5CA010 (czerwona) przeznaczona do przewodów o przekroju 1 mm². Wyposażona w uchwyt na etykietę, co ułatwia identyfikację okablowania w rozdzielnicach i szafach sterowniczych. Izolacja zapewnia ochronę przed przypadkowym zwarciem, a precyzyjny kształt końcówki gwarantuje pewne i powtarzalne połączenie zaciskowe.

• Przekrój przewodu 1 mm²: dedykowana dla typowych obwodów sygnałowych i sterowniczych – łatwy montaż bez ryzyka uszkodzenia żyły.
• Izolowana końcówka: zabezpiecza przed zwarciem i zwiększa bezpieczeństwo użytkowania, szczególnie w ciasnych rozdzielnicach.
• Uchwyt na etykietę: umożliwia szybkie i czytelne oznaczenie przewodu (np. numer kabla, sygnał), co ułatwia serwis i modernizację instalacji.
• Kolor czerwony: pozwala na szybkie odróżnienie od innych przewodów (np. fazy L2 zgodnie z systemem oznaczania) lub dedykowanie do określonego typu sygnału.
• Precyzyjne wykonanie: jednolita izolacja z tworzywa sztucznego oraz kalibrowany otwór zapewniają powtarzalną siłę zacisku i trwałe połączenie.

Zgodność z Normami

Końcówka DZ5CA010 spełnia wymagania europejskich norm dotyczących końcówek kablowych (w tym DIN EN 60998). Posiada oznaczenie CE. Producent deklaruje zgodność z obowiązującymi przepisami bezpieczeństwa dla osprzętu instalacyjnego.

Zastosowanie

Końcówka izolowana z uchwytem etykietowym przeznaczona jest do stosowania w instalacjach niskiego napięcia (do 1000 V AC) w obwodach sygnałowych, sterowniczych i pomocniczych. Sprawdza się tam, gdzie wymagane jest jednoznaczne oznaczenie przewodów.

• Zaciskanie przewodów w szafach sterowniczych i rozdzielnicach – ułatwia późniejszą identyfikację dzięki etykiecie.
• Instalacje automatyki budynkowej (np. sterowanie oświetleniem, roletami) – uporządkowanie okablowania.
• Systemy sygnalizacji i alarmowe – szybkie oznaczanie linii detektorów/urządzeń.
• Łączenie przewodów w tablicach bezpiecznikowych i zaciskowych – zwiększa bezpieczeństwo i czytelność.

Wskazówki Montażowe

Montaż końcówki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Do zaciskania używaj odpowiednich szczęk dedykowanych dla przekroju 1 mm² (zgodnych z DIN 46228). Siłę zacisku i głębokość wprowadzenia przewodu dobieraj według instrukcji producenta narzędzia. Po zaciśnięciu sprawdź, czy izolacja nie jest uszkodzona, a przewód trwale osadzony w tulejce.

FAQ

• Czy końcówka DZ5CA010 nadaje się do przewodów o przekroju 1,5 mm²? Nie, jest przeznaczona wyłącznie dla przewodów o przekroju 1 mm². Użycie innego przekroju może spowodować słabe połączenie i ryzyko iskrzenia.
• Czy uchwyt na etykietę jest wymienny? Uchwyt jest integralną częścią końcówki – etykietę (np. samoprzylepną lub termokurczliwą) nakleja się bezpośrednio na płaską powierzchnię uchwytu. Nie przewidziano wymiany samego uchwytu.
• Jaki stopień ochrony zapewnia izolacja? Izolacja z tworzywa sztucznego zapewnia ochronę przed przypadkowym dotknięciem części czynnych (podobnie jak IP2X dla suchych wnętrz). Nie jest to pełna wodoszczelność – końcówka przeznaczona do montażu wewnątrz rozdzielnic o min. IP20.
