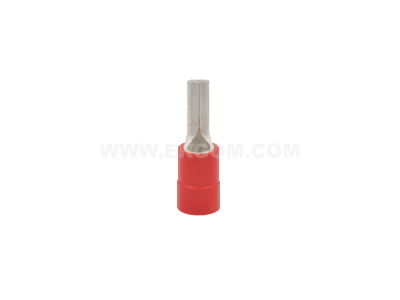

Końcówka kablowa igiełkowa izolowana Cu, KII 35-20 przekrój: 35mm2 dł. 20mm /10 | E09KO-02040101302 Ergom

Alternatywny kod produktu: KII 35-20 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka kablowa igiełkowa izolowana Cu model KII 35-20 (symbol E09KO-02040101302) przeznaczona jest do zakończenia przewodów miedzianych o przekroju 35 mm². Długość końcówki wynosi 20 mm, co ułatwia wprowadzenie do listew zaciskowych i złączy sprężynowych. Produkt dostarczany jest w opakowaniu zawierającym 10 sztuk, co pozwala na ekonomiczne zabezpieczenie kilku połączeń.

• Przekrój 35 mm²: zapewnia bezpieczne przenoszenie wysokich obciążeń prądowych w instalacjach przemysłowych i budynkowych bez ryzyka przegrzania styku.
• Długość 20 mm: ułatwia montaż w typowych listwach zaciskowych i złączach, minimalizując ryzyko niepełnego wsunięcia przewodu.
• Materiał – miedź (Cu): gwarantuje niską rezystancję styku i odporność na korozję, co przekłada się na trwałość połączenia.
• Izolacja plastikowa: zabezpiecza przed zwarciem i dotykiem podczas prac eksploatacyjnych, a kolor izolacji ułatwia identyfikację przekroju.
• Opakowanie 10 sztuk: pozwala na wykonanie kilku połączeń w jednej szafie sterowniczej bez konieczności zamawiania większych ilości.

Zgodność z Normami

Końcówka kablowa igiełkowa została wyprodukowana zgodnie z europejskimi standardami dotyczącymi zakończeń kablowych (normy z grupy IEC/EN 60947-7-1). Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Dokładne wymagania dotyczące parametrów elektrycznych i mechanicznych należy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Końcówka igiełkowa KII 35-20 znajduje szerokie zastosowanie w instalacjach elektrycznych, gdzie wymagane jest pewne i łatwe w demontażu połączenie przewodów z zaciskami śrubowymi lub sprężynowymi.

• Zakończenie przewodów w rozdzielnicach głównych i podrozdzielniach budynkowych.
• Podłączanie przewodów do listew zaciskowych w szafach sterowniczych i automatyce przemysłowej.
• Wykorzystanie w instalacjach fotowoltaicznych oraz systemach zasilania awaryjnego (UPS).
• Montaż w rozdzielnicach sterowania oświetleniem, ogrzewaniem i wentylacją w automatyce budynkowej.

Wskazówki Montażowe

Prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem montażu bezwzględnie odłącz napięcie w obwodzie. Do zaciskania końcówki stosuj profesjonalne narzędzie (zaciskarkę) dostosowane do przekroju 35 mm². Długość zdejmowanej izolacji przewodu powinna odpowiadać długości tulejki końcówki (ok. 20 mm). Po zaciśnięciu sprawdź mechaniczne osadzenie izolacji na przewodzie. Przekrój przewodu musi być zgodny z nominalnym przekrojem końcówki (35 mm²). Nie używaj końcówki do przewodów o mniejszym lub większym przekroju.

FAQ

• Jaki jest stopień ochrony końcówki po zaciśnięciu? Po zaciśnięciu i osadzeniu w listwie końcówka zapewnia ochronę przed przypadkowym dotykiem, ale sam produkt nie ma stopnia IP – ochronę zapewnia obudowa rozdzielnicy lub szafy sterowniczej.
• Czy końcówka jest izolowana? Tak, końcówka posiada izolację plastikową, która chroni przed zwarciem i ułatwia bezpieczne wkładanie do zacisków. Izolacja nie jest usuwalna.
• Jaki przekrój przewodu można stosować z tą końcówką? Przekrój przewodu musi wynosić dokładnie 35 mm² (w przypadku przewodów wielodrutowych). Nie należy używać końcówki do przewodów o innych przekrojach.
