Końcówka kablowa igiełkowa izolowana Cu, KII 1-10 przekrój: 1,0mm2 dł. 10mm (opak 100szt) | E09KO-02040100200 Ergom

Alternatywny kod produktu: KII 1-10 (100 SZT.)

Opis i Kluczowe Cechy

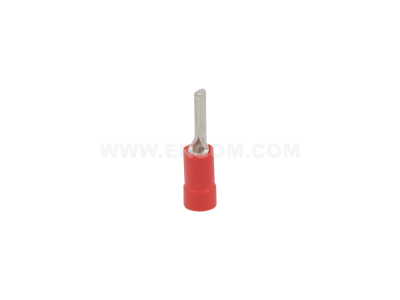

Końcówka kablowa igiełkowa izolowana KII 1-10 (symbol E09KO-02040100200) wykonana z miedzi pokrytej izolacją PVC. Zaprojektowana dla przewodów o przekroju 1,0 mm² i długości igły 10 mm. Opakowanie zawiera 100 sztuk, co umożliwia wykonanie wielu połączeń w instalacjach sterowniczych i sygnalizacyjnych. Precyzyjny kształt igiełki ułatwia wsuwanie do zacisków sprężynowych i śrubowych bez ryzyka rozwłóknienia linki.

• Przekrój 1,0 mm²: dedykowana do przewodów o tym przekroju – zapewnia pewny kontakt elektryczny i mechaniczną wytrzymałość połączenia.
• Długość igły 10 mm: odpowiednia do głębokich zacisków w aparaturze modułowej i sterownikach – ułatwia montaż w ciasnych puszkach.
• Materiał miedziany (Cu): doskonałe przewodnictwo prądu oraz odporność na korozję, co przekłada się na niską rezystancję i trwałość złącza.
• Izolacja PVC: zabezpiecza przed przypadkowym zwarciem oraz ułatwia identyfikację przewodów – każda końcówka kolorowa zgodnie z normą (w zależności od przekroju).
• Opakowanie 100 sztuk: wydajne ekonomicznie rozwiązanie dla instalatorów i serwisów – pozwala na kompleksowe wyposażenie stanowiska pracy.

Zgodność z Normami

Końcówka kablowa spełnia wymagania europejskich norm dotyczących połączeń elektrycznych oraz posiada oznaczenie CE. Produkt wykonany zgodnie z powszechnie stosowanymi standardami wymiarowymi dla tulejek igiełkowych (odpowiednik DIN 46228-4).

Zastosowanie

Końcówka igiełkowa izolowana przeznaczona jest do wykonywania bezpiecznych i trwałych połączeń przewodów linkowych z zaciskami śrubowymi lub sprężynowymi. Stosowana przede wszystkim w rozdzielnicach, szafach sterowniczych, aparaturze modułowej i systemach automatyki.

• Zaciskanie na przewodach sterowniczych i sygnalizacyjnych 1,0 mm² w tablicach rozdzielczych.
• Podłączanie przewodów do styczników, przekaźników, zasilaczy i modułów sterujących.
• Wykonywanie instalacji w puszkach elektrycznych i systemach listew zaciskowych – idealna do miejsc o ograniczonej przestrzeni.
• Przygotowanie kabli dla czujników, siłowników i elementów wykonawczych w automatyce budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż końcówek kablowych może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Do zaciskania stosować odpowiednie narzędzie (zaciskarka) dedykowane do tulejek igiełkowych, zgodne z przekrojem 1,0 mm². Przewód przed zaciskaniem odizolować na długość odpowiadającą kształtce (ok. 10–12 mm) i wsunąć do końca tulejki. Po zaciśnięciu sprawdzić mechaniczne osadzenie oraz brak wystających drucików. Nie wolno przerabiać końcówek pod napięciem ani przekraczać dopuszczalnego przekroju przewodu.

FAQ

• Czy końcówka nadaje się do przewodów wielodrutowych (linki)? Tak, produkt dedykowany jest do przewodów linkowych o przekroju 1,0 mm². Końcówka zbliża druciki i ułatwia włożenie do zacisku.
• Jaka jest długość izolowanej części? Całkowita długość końcówki wynosi ok. 10 mm (igła) plus dłuższa część izolowana – szczegółowe wymiary podane są w karcie katalogowej producenta.
• Czy końcówka jest izolowana na całej długości? Tulejka metalowa jest w całości otoczona izolacją PVC poza odsłoniętą igłą (ok. 10 mm), która wchodzi w zacisk. Izolacja zapobiega zwarciom przy stykających się przewodach.
